CT伏安特性拐点电压如何判断？掌握这几个方法，测试结果更准确

在进行CT试验时，很多检修人员都会遇到这样一个问题：CT伏安特性拐点电压如何判断才算准确？拐点电压不仅关系到电流互感器的励磁性能评价，还直接影响继电保护配置和设备运行安全。如果拐点电压判断错误，可能导致CT选型不合理或保护装置动作异常。因此，正确掌握CT伏安特性拐点电压的判断方法，是互感器试验中的重要内容。

所谓CT伏安特性拐点电压，是指电流互感器励磁特性曲线由近似线性区域进入磁饱和区域时对应的电压值。当励磁电压逐渐升高时，励磁电流开始缓慢增加；当铁芯逐渐接近饱和后，电流会快速上升，而电压增加幅度相对减小，此时曲线出现明显转折，这个转折位置就是通常所说的拐点电压。拐点电压越高，说明CT铁芯的磁饱和能力越强，在较大故障电流下仍能保持较好的测量精度和保护性能。

目前，行业内判断CT伏安特性拐点电压主要采用国家标准推荐的方法。当励磁电流增加50%时，如果励磁电压仅增加约10%，则该对应电压可认为是CT伏安特性拐点电压。这种判定方法能够较准确地反映铁芯由线性磁化进入饱和状态的临界点，也是电力系统继电保护试验中广泛采用的判断依据。

除了按照标准计算外，现在多数智能测试设备已经具备自动识别功能。试验过程中，仪器自动完成升压、采样和数据分析，实时绘制完整的CT伏安特性曲线，并根据算法自动计算拐点电压、拐点电流及励磁特性参数，避免人工读取曲线造成误差，提高检测效率和结果一致性。

影响CT伏安特性拐点电压的因素主要包括铁芯材料性能、绕组匝数、制造工艺以及设备运行状态。如果CT长期运行后出现铁芯老化、绕组匝间短路、剩磁过大或绝缘受损，都可能导致拐点电压下降，使互感器更容易进入磁饱和状态。当发生系统短路故障时，CT输出波形失真，会影响继电保护装置准确采样，严重时甚至可能造成保护拒动或误动作。因此，在设备投运前、预防性试验及检修过程中，应定期开展CT伏安特性测试。

需要注意的是，测试时应保证试验接线正确可靠，互感器二次绕组连接牢固，并在试验前进行退磁处理。如果CT存在剩磁，即使设备本身没有故障，也可能导致励磁曲线提前弯曲，使CT伏安特性拐点电压测量值偏低。此外，测试电源波形质量、环境温度以及采样精度等因素，也会对最终测试结果产生一定影响，因此应严格按照相关试验标准进行操作。

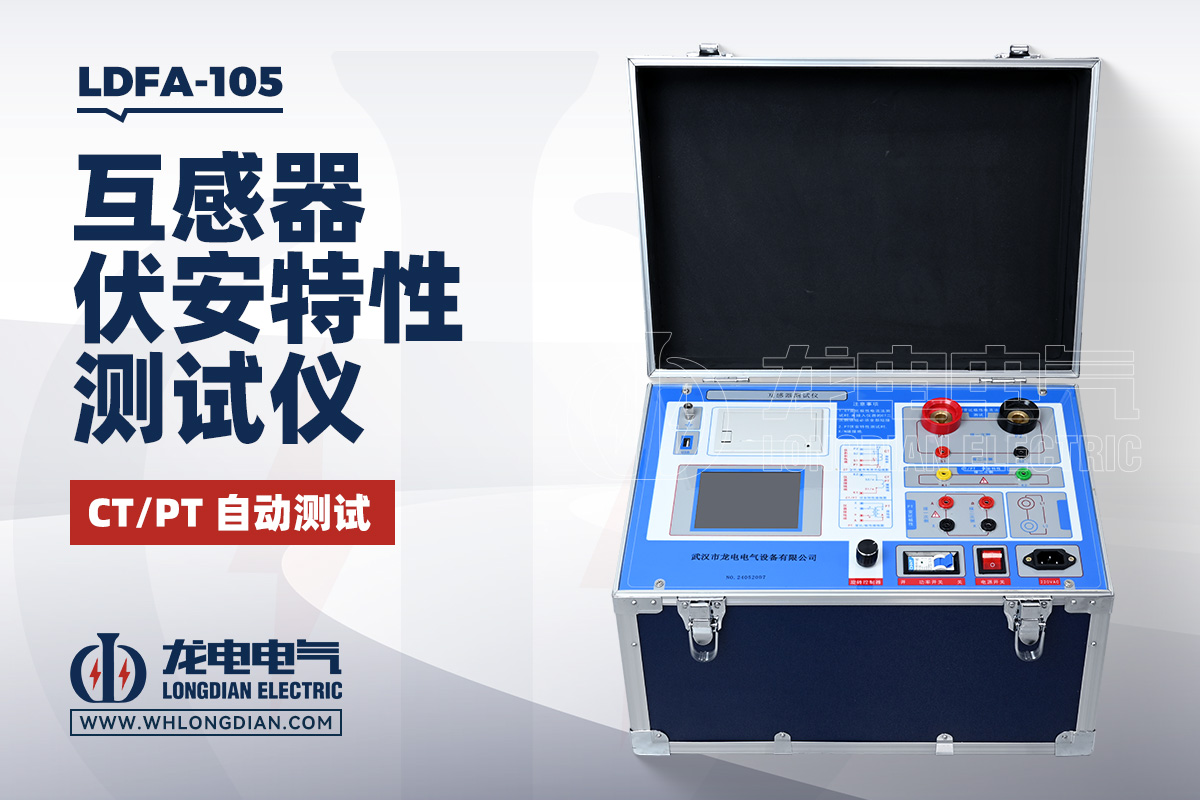

为了满足现场高效检测需求，开云kaiyun登录入口研发生产的LDFA-105互感器伏安特性测试仪，集CT伏安特性测试、变比测试、极性测试、绕组电阻测试、自动退磁等多项功能于一体。仪器采用智能自动升压技术，可自动采集励磁电压、电流数据，快速绘制伏安特性曲线，并自动计算CT伏安特性拐点电压、拐点电流及相关试验参数。设备配备高清彩色液晶显示屏，支持数据存储、USB导出及试验报告生成，广泛应用于变电站、电厂、新能源项目、电力安装公司及互感器生产企业，为现场检测提供可靠的数据支持。

总体来看，CT伏安特性拐点电压是评价电流互感器励磁性能的重要指标，也是判断CT是否满足继电保护要求的重要依据。通过规范开展CT伏安特性测试，准确识别拐点电压，能够及时发现铁芯磁性能变化、绕组异常及剩磁影响，为设备检修和运行维护提供科学依据。选择自动化程度高、测量精度稳定的测试设备，如开云kaiyun登录入口研发生产的LDFA-105互感器伏安特性测试仪，可进一步提高试验效率，确保测试结果真实、准确、可靠。
