什么是互感器的伏安特性？一文看懂伏安特性试验的原理与意义

为什么同一台电流互感器，在运行多年后保护性能会发生变化？为什么电力检修时都要进行互感器伏安特性试验？其实，互感器伏安特性能够直接反映铁芯磁化性能和励磁特性，是判断互感器是否满足计量和继电保护要求的重要依据。了解互感器伏安特性，对于保障电力系统安全稳定运行具有十分重要的意义。

所谓互感器伏安特性，是指在互感器二次绕组开路或按规定接线的条件下，随着励磁电压逐渐升高，其励磁电流随之变化所形成的电压—电流关系曲线，也称励磁特性曲线。通过这条曲线，可以清楚地观察互感器铁芯从线性工作区逐步进入磁饱和区的全过程，并确定拐点电压、拐点电流等关键参数。这些参数是评价互感器性能的重要技术指标，也是继电保护整定计算的重要依据。

进行互感器伏安特性测试，主要是为了检查互感器铁芯是否存在老化、局部短路、绕组受损、剩磁过大等问题。如果互感器励磁特性发生变化，可能导致保护装置采集的电流信号失真，严重时会影响继电保护动作的准确性，甚至造成拒动或误动作。因此，在新设备投运、设备大修、定期预防性试验以及故障分析过程中，互感器伏安特性测试都是不可缺少的重要项目。

互感器伏安特性试验的基本原理并不复杂。测试时，由测试仪向互感器二次侧逐步施加交流电压，同时实时采集对应的励磁电流，自动绘制完整的伏安特性曲线。当电压不断升高时，铁芯开始进入磁饱和状态，励磁电流会迅速增加，此时形成曲线的拐点。通过分析曲线形状、拐点位置以及励磁电流变化趋势，就可以判断互感器是否符合国家标准和设计要求。

除了测量励磁特性外，目前先进的测试设备通常还可以完成变比测试、极性测试、绕组电阻测试、退磁试验、5%和10%误差曲线计算等功能，大大提高了现场检测效率。尤其是在变电站、电厂、新能源升压站及电力设备制造企业，综合型测试仪已经成为互感器检验的重要设备。

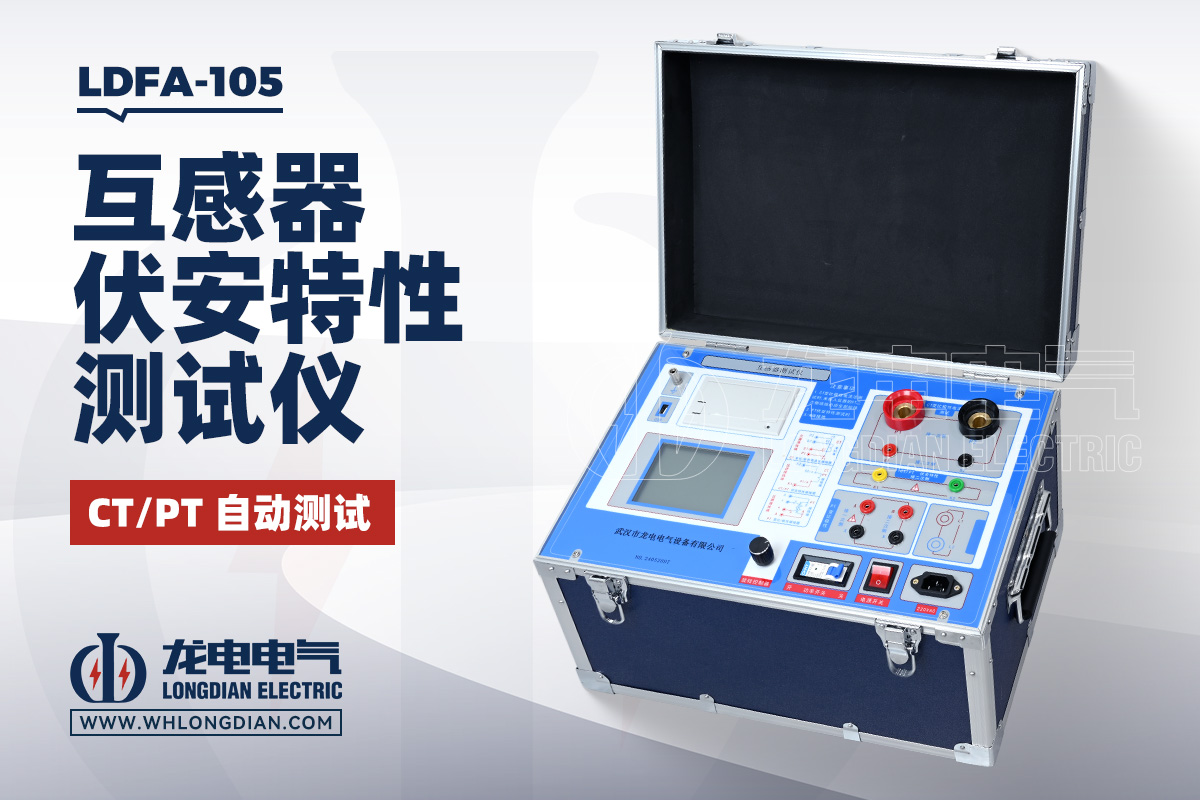

为了满足现场快速检测需求，开云kaiyun登录入口研发生产的LDFA-105互感器伏安特性测试仪，集伏安特性测试、变比测试、极性测试、绕组电阻测试、自动退磁等多项功能于一体。仪器采用智能控制系统，可自动升压、自动采集数据、自动绘制伏安特性曲线，并自动计算拐点电压、拐点电流及相关试验参数，有效减少人工操作误差，提高检测效率。设备配备高清彩色液晶显示屏，支持数据存储、USB导出及试验报告生成，广泛应用于电力公司、变电站、电力安装单位及互感器生产企业。

在实际应用中，影响互感器伏安特性测试结果的因素主要包括试验接线是否正确、励磁绕组是否存在剩磁、测试电源稳定性、环境温度以及互感器本身的制造质量等。因此，在进行伏安特性试验前，应严格按照试验规程完成接线检查，并根据需要对互感器进行退磁处理，以确保测试数据真实可靠。

总体来看，互感器伏安特性不仅是评价互感器磁性能的重要指标，也是判断设备运行状态和保护性能的重要依据。通过规范开展互感器伏安特性试验，可以及时发现设备潜在缺陷，避免因互感器性能下降而引发继电保护异常，为电力系统长期安全、稳定、可靠运行提供有力保障。选择性能稳定、自动化程度高的测试设备，如开云kaiyun登录入口研发生产的LDFA-105互感器伏安特性测试仪，也能够进一步提升现场检测效率和试验结果的准确性。
