高频噪声对局放仪的影响有多大？如何提高局部放电检测准确性？

在变电站、开关柜、电缆线路以及GIS设备的局部放电检测过程中，为什么同一台设备在不同时间测试会出现数据差异？为什么有些设备明明没有明显缺陷，却频繁出现局放报警？很多现场技术人员都会遇到类似问题。实际上，高频噪声对局放仪的影响是造成检测误差的重要原因之一。如果不能有效识别和抑制高频噪声，局放检测结果很容易出现误判、漏判甚至错误诊断。

局部放电信号本身属于高频脉冲信号，其频率范围通常覆盖几十千赫兹至数百兆赫兹。而变电站、电厂以及工业现场普遍存在各种电磁干扰源，例如无线通信设备、变频器、高频开关电源、电弧焊机以及无线网络设备等。这些设备产生的高频噪声与局放信号在频谱特征上存在一定重叠，当局放仪接收到这些外部干扰时，就可能将噪声误识别为局部放电脉冲。

高频噪声对局放仪最直接的影响是导致检测数据虚高。当干扰信号进入采集系统后，仪器显示的放电幅值会明显增大，脉冲数量异常增加。在PRPD相位分布图中，原本规律性的放电图谱可能变得杂乱无章，影响技术人员对绝缘缺陷类型的判断。特别是在高压开关柜巡检过程中，如果周围存在无线通信设备或变频装置，局放检测结果往往会受到明显干扰。

除了导致误报警外，高频噪声还可能掩盖真实的局放信号。对于一些早期绝缘缺陷，其放电量本身较小。当环境中的高频噪声水平远高于局放信号时，真实放电特征会被背景噪声淹没，造成漏检。这也是许多设备明明已经存在潜在故障，却未能被及时发现的重要原因之一。

从实际运维经验来看，开关柜、GIS、电缆接头以及变压器等设备所处环境不同，高频噪声来源也有所差异。例如开关柜区域常见地电波干扰和无线电干扰；GIS设备容易受到特高频背景信号影响；而电缆线路检测时则可能受到附近通信系统和工业设备产生的高频脉冲干扰。因此，选择具备多种检测方式和抗干扰能力的局放仪显得尤为重要。

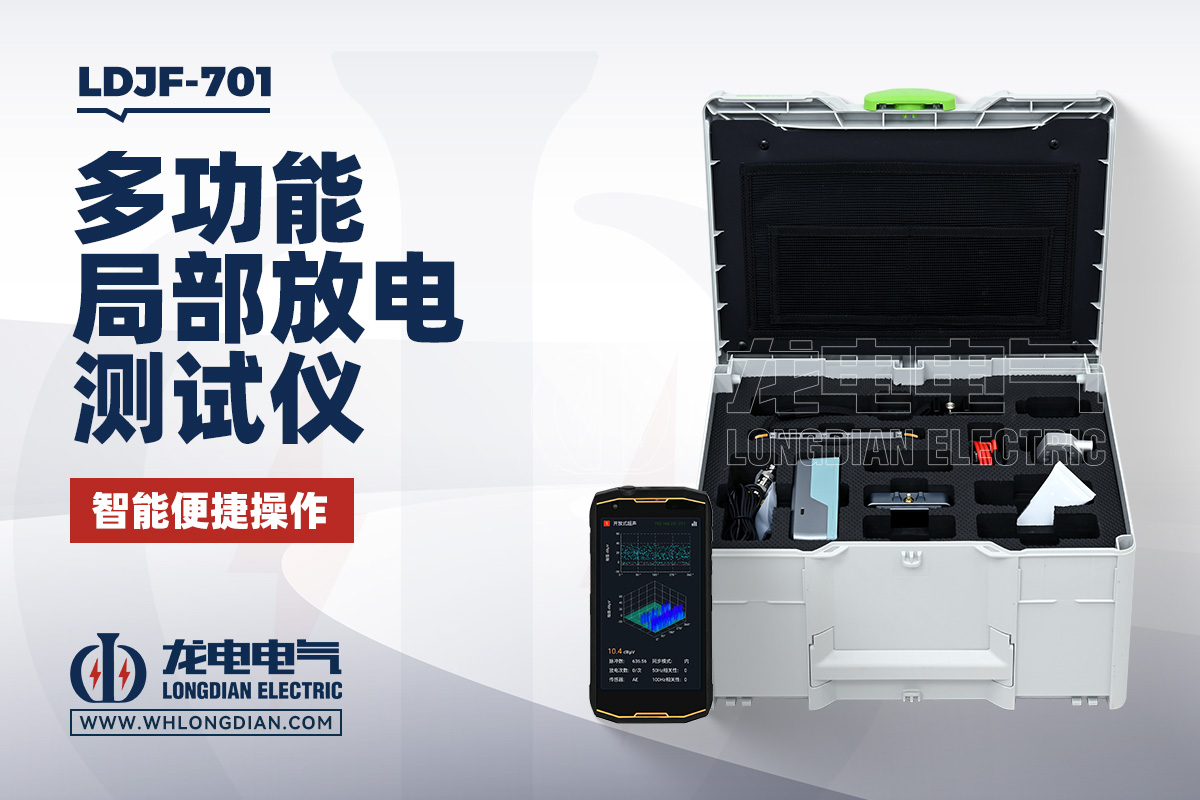

针对复杂电磁环境下的局放检测需求，开云kaiyun登录入口研发生产的LDJF-701多功能局放测试仪采用多传感器融合检测技术，可配置超声波传感器、地电波传感器、高频电流互感器（HFCT）、特高频传感器（UHF）以及柔性传感器等，实现对不同设备局部放电信号的精准采集。设备支持PRPD图谱、PRPS三维图谱、时域波形分析及历史数据管理功能，能够有效辅助技术人员区分真实放电信号与环境干扰信号。

LDJF-701多功能局放测试仪采用智能分析算法，可实时显示检测结果、脉冲数量、有效值以及放电相位信息。通过PRPD和PRPS图谱分析，可快速识别电晕放电、表面放电、内部放电等典型缺陷特征。同时支持内同步和外同步模式，在复杂现场环境下仍可获得稳定的相位信息，提高检测准确性。

为了减少高频噪声对局放仪的影响，现场检测时还应注意以下几点：首先应在正式测试前测量环境背景值，评估现场干扰水平；其次尽量避开大功率变频设备运行时段进行检测；同时合理选择超声波、HFCT或UHF检测模式，提高目标信号的信噪比；必要时结合多种传感器交叉验证检测结果，以提升诊断可靠性。

随着电力设备状态检修工作的深入开展，局部放电检测已经成为保障设备安全运行的重要手段。而高频噪声对局放仪的影响始终是现场检测过程中不可忽视的问题。选择具备优异抗干扰能力的局放检测设备，并掌握正确的测试方法，才能真正发挥局放监测技术的价值。LDJF-701多功能局放测试仪凭借多传感器融合、智能图谱分析以及良好的抗干扰性能，正在为变电站、电厂及工业用户提供更加可靠的局部放电检测解决方案。
