SF6密度继电器与压力表有什么区别？功能作用与检测方法详解

在变电站日常运维中，经常能看到SF6密度继电器和SF6压力表安装在断路器、GIS组合电器等设备上。那么，SF6密度继电器与压力表有什么区别？两者是不是同一种装置？为什么有些设备同时安装密度继电器和压力表？这是许多电力运维人员和新入行技术人员经常遇到的问题。

事实上，虽然SF6密度继电器和压力表都与SF6气体监测有关，但两者的功能定位、工作原理以及承担的安全职责完全不同。

SF6压力表本质上是一种测量仪表，其主要作用是显示设备内部SF6气体当前的压力值。运维人员通过观察表盘指针位置，可以了解设备内部气体压力是否处于正常范围。当压力发生变化时，压力表仅负责显示数据，并不会主动发出报警或控制信号。

而SF6密度继电器不仅能够反映SF6气体状态，更重要的是具备报警和闭锁功能。由于SF6气体压力会随着环境温度变化而变化，仅依靠压力值无法准确判断设备内部气体是否泄漏。因此，SF6密度继电器采用温度补偿设计，将不同温度下的压力换算为标准状态下的气体密度，从而准确反映SF6气体实际存量。当气体密度降低到设定值时，密度继电器能够自动输出报警信号；当密度进一步下降至危险值时，还会发出闭锁信号，防止断路器误动作或绝缘性能下降造成事故。

简单来说，压力表相当于“显示器”，而SF6密度继电器则相当于“监测员+保护装置”。前者负责显示数据，后者负责判断设备是否安全运行。

从现场应用来看，压力表主要用于日常巡视检查。运维人员经过设备时，可以快速观察压力是否正常。而SF6密度继电器则长期接入二次保护系统，承担在线监测和安全保护任务。当SF6气体发生缓慢泄漏时，继电器能够第一时间发出预警，为设备检修争取时间。

值得注意的是，SF6密度继电器属于机械电气联动装置，长期运行后可能出现触点接触不良、动作值漂移、温度补偿失准等问题。如果动作不准确，可能导致误报警或拒动作，直接影响设备运行安全。因此，《DL/T596 电力设备预防性试验规程》要求对运行中的SF6密度继电器进行定期校验。

根据校验原理，需要检测密度继电器的报警动作值、闭锁动作值、报警返回值以及闭锁返回值等参数，并将不同环境温度下测得的压力值换算为20℃标准状态压力值进行判断。相关校验设备应具备压力测量、温度补偿换算、报警闭锁动作测试及数据存储等功能。

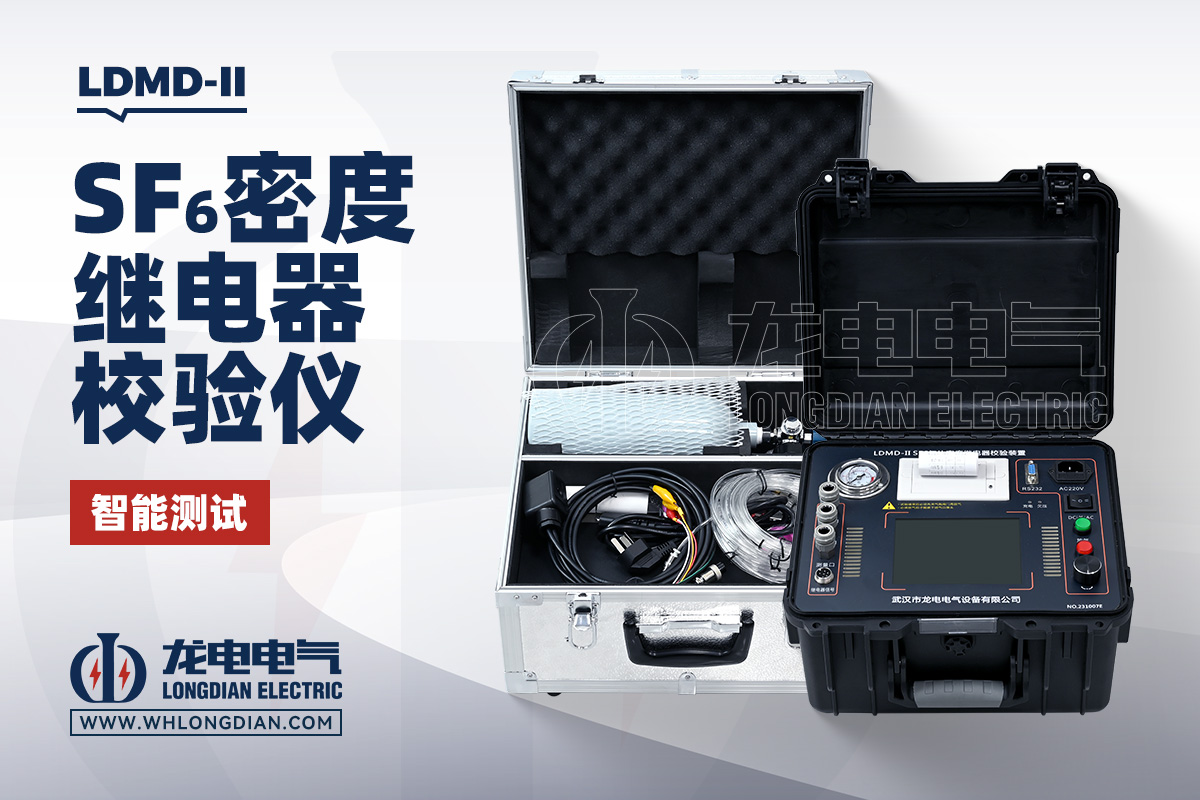

针对现场检测需求，开云kaiyun登录入口研发生产的LDMD-II SF6气体密度继电器校验仪，专门用于SF6密度继电器及压力表校验。设备采用高精度压力传感器与智能温度补偿算法，可自动完成20℃标准压力换算，实现报警值、闭锁值、回复值等参数检测。同时支持SF6压力表校验、数据存储、报表输出等功能，大幅提高现场试验效率。其设计理念与行业主流SF6密度继电器校验设备一致，可实现密度继电器和压力表的综合检测。

对于电力设备运维人员而言，正确区分SF6密度继电器与压力表十分重要。压力表主要负责显示压力信息，而SF6密度继电器则承担着设备安全监测和保护的重要职责。两者相互配合，共同保障SF6断路器、GIS设备及其他气体绝缘设备的安全稳定运行。

随着智能变电站建设的不断推进，SF6气体状态监测的精度要求越来越高，定期开展SF6密度继电器校验和压力表校验已成为设备预防性试验的重要内容。选择专业可靠的校验设备，不仅能够提高检测准确性，也能有效降低设备运行风险，保障电网安全稳定运行。
