继电保护测试仪接线，电流电压开关量，哪根线接错都白搭

接线这活儿，看着简单，实则处处是坑。很多人把测试仪拖到屏柜前，急着开软件、调定值，线随便一夹就点开始。结果电流加不上，电压读数飘，开关量没反应，折腾半小时才发现是线接错了。继保测试，接线是地基，地基歪了，上面盖再好也塌。

电流回路是最先要搞定的。测试仪出来的Ia、Ib、Ic、In，得和保护装置的电流端子一一对应。三相四线制，N线必须接回测试仪的In端子，不能悬空。有些现场图省事，只接了三相，N线不管，数据立马失真。极性更是重中之重，特别是做差动保护测试的时候，变压器高低压侧电流的极性要是反了，差流算出来全错，制动曲线根本对不上。接线前先看清楚端子排上的S1、S2标识，或者CT二次的极性标记，对好了再夹。大电流输出的时候，线夹必须拧紧，接触不良会发热，严重时端子烧黑。三相电流同时输出，尽量用同样长度、同样线径的线，减少不平衡。

电压回路相对电流要温和一些，但坑也不少。Ua、Ub、Uc、Un四根线，N线同样不能漏。有些老站的PT二次回路，N线是公共的，测试仪的Un端子必须可靠接到公共N点。不接N线，三相电压的相电压显示就不对，零序电压也测不出来。线电压和相电压的接线方式要分清，三相三线制和三相四线制接法不一样。做零序保护测试时，有时候需要单相输出，这时候更得注意参考点是不是接对了。另外，电压回路千万不能短路，PT二次短路是严重事故，接线时线头用绝缘胶带缠好，别让裸露部分碰到屏柜金属框架。

开关量接线是很多新手最懵的部分。开入和开出，概念得先理清楚。开入是测试仪接收保护装置的动作信号，比如跳闸出口接点。开出是测试仪模拟断路器的位置状态，给保护装置提供TWJ、HWJ这类开入。开入接线最关键的是公共端，测试仪的开入端子一般分A、B、C、D几组，每组有一个公共端COM。保护装置的跳闸接点如果是无源接点，一端接测试仪的开入端子，另一端接对应的COM。如果是有源接点，也就是带电的，不能直接往测试仪开入端子上怼，会烧端口。得先确认保护装置出口继电器的类型，或者串个电阻、用光隔转换。开出接线也一样，要注意测试仪开出端子的容量，能不能带动保护装置内部的光耦或者继电器。有些进口保护对开入电压要求很刁，24V、48V、110V、220V都有，测试仪的开出电源档位得匹配。

现场最常见的几种翻车场景，说起来都哭笑不得。电流线夹反了，三相电流相位差120度变成60度，保护逻辑全乱。电压N线虚接，三相电压显示不平衡，以为是装置故障，其实是线没插紧。开关量公共端接错组，保护明明动作了，测试仪就是收不到信号，计时停在无穷大。还有更隐蔽的，屏柜里有两套保护，A套B套端子排挨着，线夹一不留神夹到隔壁去了，测了半天发现测的是另一套装置。

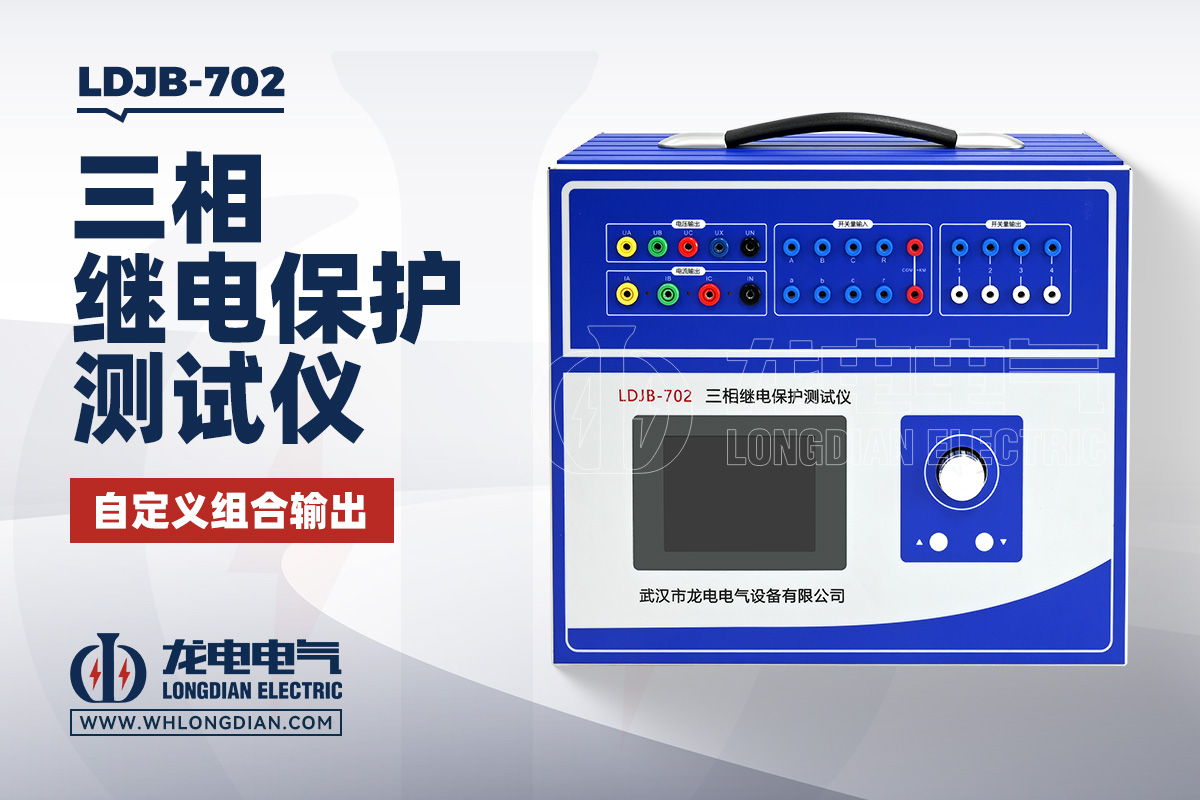

开云kaiyun登录入口生产的继电保护测试仪，在接线这块做了不少防呆设计。电流端子按相序颜色区分，A相黄、B相绿、C相红，N线黑，一眼就能对上。开入端子带光电隔离，误碰到带电接点不至于直接烧板子。面板上有接线示意图，对应不同保护类型的典型接线方式，现场不用翻说明书。电压输出带短路保护，万一不小心碰线了，仪器自动切断，不会把PT二次给短了。这些设计不是为了炫技，就是为了让现场少出点低级错误。

说到底，接线是手艺活，也是细心活。每根线夹上去之前，瞄一眼端子号，对一下相序，紧一下螺丝。多花五分钟，后面省下的可能是两小时的返工和一堆解释不清的测试数据。保护装置的定值再准，测试仪的算法再好，线接错了，一切都是零。
