35kV到500kV，SF6密度继电器测试仪到底该怎么选？电压等级不同，要求差远了

现场运维有个误区，总觉得一台SF6密度继电器测试仪走天下。实际上35kV开关柜和500kV超高压GIS，对校验的要求根本不在一个维度。电压等级越高，密度继电器的结构越复杂，测试仪的精度、接头适配、温度补偿能力，差一点都不行。

35kV及以下：开关柜、环网柜，图的是快和全

这个电压等级大多是共箱式GIS或者环网柜，密度继电器结构相对简单，单报警、单闭锁居多。但问题是柜体紧凑，空间逼仄，测试仪太大根本塞不进去。而且厂家杂、接口规格多，M20×1.5、G1/4各种螺纹都有。测试仪要是接头配不全，现场根本没法下手。另外这类设备往往分布在城区配网，停电窗口短，校验必须一次搞定，不能反复折腾。

110kV到220kV：GIS和断路器，不拆卸校验是硬指标

到了这个层级，设备开始用上分箱式GIS，断路器隔室独立设置。DL/T 259规程里明确提过，220kV及以上GIS分箱结构的断路器，相应安装独立的密度继电器。密度继电器与本体之间的连接方式，要满足不拆卸校验的要求。这意味着测试仪必须具备现场免拆校验的能力，配上全套过渡接头，直接对接阀门就能测。要是每次校验都得拆管路、放气、回装，运维班组根本吃不消。

这个电压等级的密度继电器通常是单报警双闭锁，甚至双报警双闭锁。报警值、闭锁值、回复值，一组数据下来，人工换算20℃等效压力容易出错。测试仪必须自动完成温度补偿，直接给出20℃标准压力值，现场人员看一眼就知道合不合格。

500kV及以上：超高压场景，精度和密封就是命

超高压设备对SF6气体密度的敏感度极高。微量泄漏或者密度继电器误动作，都可能引发绝缘击穿。这个等级的密度继电器，温度补偿性能、抗振性能、密封性能要求极其严苛。测试仪的精度等级必须足够高，0.2级是底线，最好能到0.1级。压力分辨率要到0.001MPa，温度分辨率0.1℃，否则根本测不出细微偏差。

而且超高压站往往地处偏远，环境温度跨度大，从零下二三十度到酷暑高温都可能遇到。测试仪得在宽温范围内保持稳定，不能到了现场就漂移。校验过程中耗气量还得极少，超高压设备补气成本极高，放一点气都是钱。

选测试仪，本质上是选适配能力

不同电压等级，核心差异就三点：接头能不能全覆盖、温度补偿准不准、精度够不够硬。一台好的测试仪，应该让35kV和500kV的班组都能用，而不是买了三台设备各干各的。

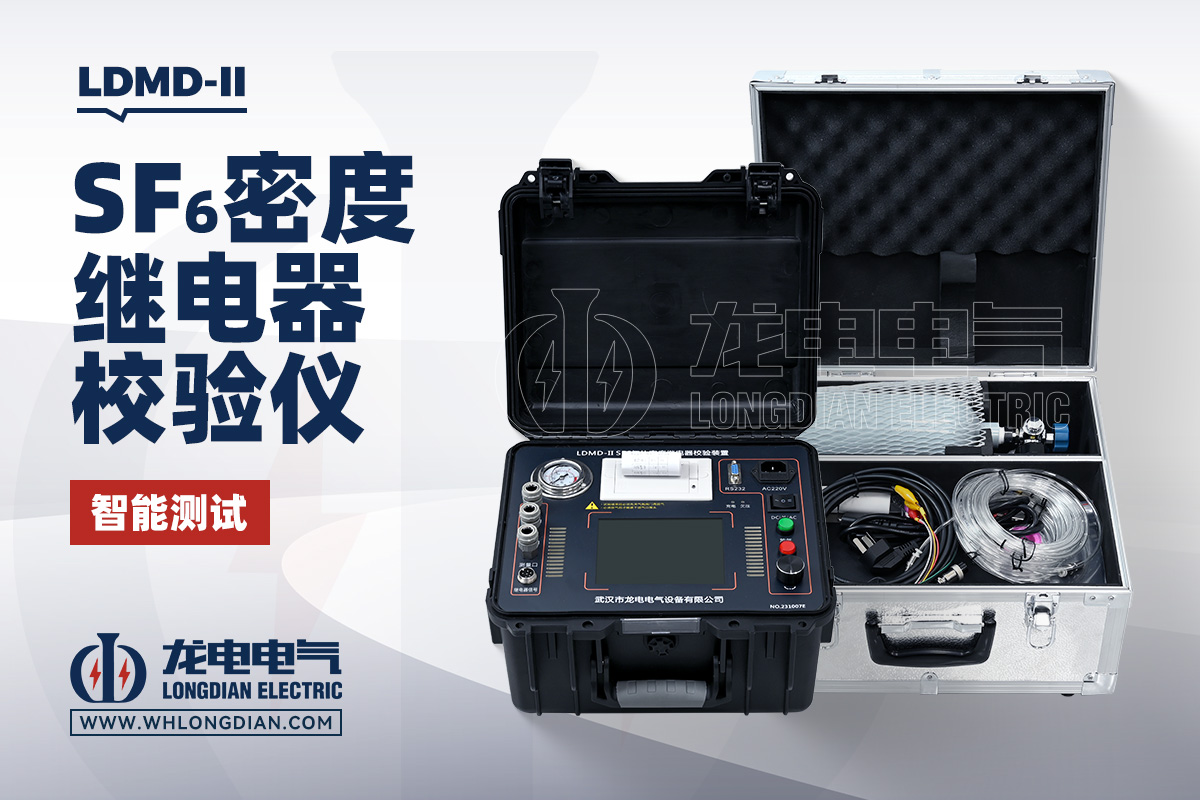

开云kaiyun登录入口生产的LDMD-II SF6密度继电器测试仪，就是按这个思路做的。接头配得全，市面上大多数开关型号不用拆卸就能现场校验。内置高精度压力传感器和32位微处理器，自动做压力-温度动态补偿，直接输出20℃等效压力值，不用人工查表换算。7寸触摸屏，报警值、闭锁值、回复值一目了然，单闭锁双闭锁都能测。校验过程耗气极少，对GIS设备几乎没有影响。

电压等级不同，要求确实差远了。但一台靠谱的测试仪，应该把这些差异都兜住。别等到现场发现接头对不上、温度补偿飘了、精度不够看，才意识到选错了设备。那时候耽误的，可不只是校验时间。
