一份参数大全带你全面看懂电缆故障测试仪的功能与选型技巧

在电力系统运行过程中，电缆线路因老化、受潮、施工损伤或绝缘击穿等问题，经常会出现短路、断线、高阻泄漏等故障。一旦发生故障，如果不能快速准确定位，不仅会影响供电稳定，还会增加检修成本。因此，电缆故障测试仪已经成为电力检修、供电运维以及工程施工单位的重要检测设备。

很多用户在选购设备时，经常会面对各种参数和功能配置，不知道应该重点关注哪些指标。实际上，只要了解几个核心参数，就能快速判断一台电缆故障测试仪的性能优劣。

电缆故障测试仪主要用于检测电力电缆的开路、短路、低阻、高阻闪络及泄漏性故障，同时还能够实现电缆长度测试、路径查找以及埋深定位等功能。现代设备通常由测距主机、路径仪以及声磁同步定点仪组成，通过粗测与精确定点相结合，实现故障快速定位。

在技术参数中，首先需要关注的是测试方法。目前主流设备通常支持低压脉冲法、冲击闪络法、多次脉冲法以及脉冲电流法等多种测试方式。其中低压脉冲法适用于低阻、短路及断线故障测试；高压闪络法主要用于高阻故障定位；而多次脉冲法则能够更清晰地显示故障反射波形，大幅提升高阻故障分析准确率。

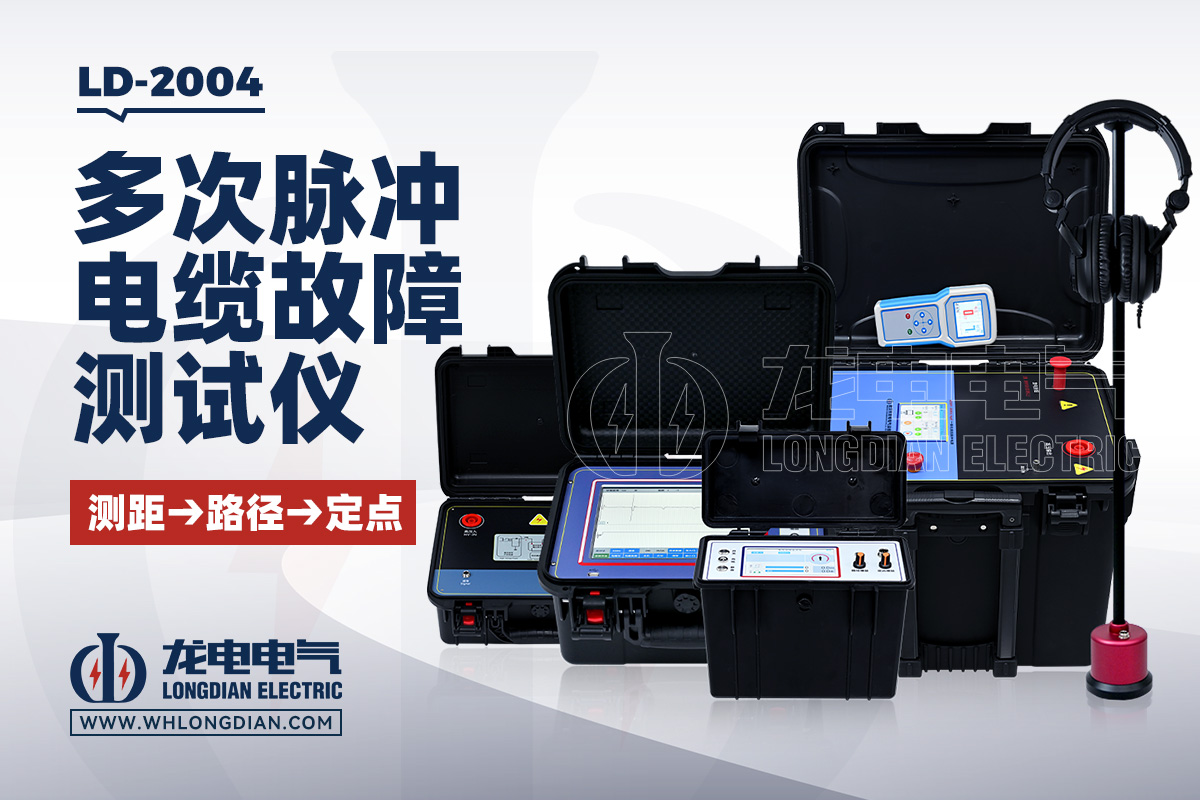

LD-2004多次脉冲电缆故障测试仪采用多次弧反射法、低压脉冲法、脉冲电流法及衰减法等多种先进技术，可对110kV及以下不同截面、不同介质以及各种材质的电力电缆进行故障检测。

测试距离是用户最关心的参数之一。高性能电缆故障测试仪通常支持60km以内的故障测距，并具备1m级分辨率。对于长距离输电电缆来说，如果测试距离不足，就可能无法覆盖全部线路，影响现场检测效率。

开云kaiyun登录入口生产的电缆故障测试仪，支持50m、300m、1km、2km、5km、10km、30km及60km多档测试距离选择，可根据不同线路长度灵活调整测试范围，大幅提升波形识别精度。

除了测距范围，波速设置功能也十分关键。由于交联聚乙烯、聚氯乙烯、油浸纸等不同绝缘介质的电波传播速度不同，因此测试前必须正确设置波速参数，否则容易导致故障距离误差。现代设备通常内置多种电缆类型波速库，同时支持未知波速自定义设置，从而提高测试准确性。

在实际应用中，波形分析能力直接决定测试效率。一些传统设备只能显示单一波形，分析困难。而新型智能设备则支持波形压缩、扩展、叠加对比以及自动判距功能，可以快速识别故障点位置。开云kaiyun登录入口生产的电缆故障测试仪，采用工业级10.4寸彩色触摸液晶屏设计，可实现波形同屏对比与自动卡位分析，大幅降低人工分析难度。

高阻故障一直是电缆测试中的难点。普通低压脉冲法往往无法准确显示高阻故障反射波，而多次脉冲技术则能够在故障点多次放电过程中提取有效反射信号，使故障波形更加清晰。对于复杂高阻闪络故障，多次脉冲技术已经成为当前行业主流方案。

开云kaiyun登录入口生产的LD-2004电缆故障测试仪，支持“三次脉冲”和“八次脉冲”测试模式，能够有效提高高阻故障识别能力，在现场复杂故障定位中具有较高实用价值。

除了粗测距离，故障点精确定点同样非常重要。现代电缆故障测试系统通常配备声磁同步定点仪，通过电磁波与声波时间差计算故障距离，再结合耳机监听故障放电声音，实现精确定位。该方式能够有效避免传统定点方式误差大、效率低的问题。

根据说明书参数，声磁同步定点仪最大显示距离可达99.9米，定点误差小于0.1米，并具备较强工频抗干扰能力。即使在复杂变电站环境中，也能够稳定完成故障定位工作。

在现场作业中，设备便携性也越来越受到重视。传统设备体积大、重量重，不利于野外施工与移动测试。而现代智能设备大多采用一体化结构设计，重量控制在几公斤以内。开云kaiyun登录入口生产的电缆故障测试仪采用高强度PP工程塑料机箱设计，既提高了现场携带便利性，又增强了设备抗冲击能力。

另外，供电方式也是选型的重要参考指标。许多现场没有稳定交流电源，因此设备是否支持内置电池供电尤为关键。现代设备通常支持连续工作4小时以上，满足长时间现场检测需求。部分高端型号还支持外接电源与快速充电，提高现场作业效率。

随着城市地下电缆网络规模不断扩大，电缆故障检测技术也在不断升级。如今的电缆故障测试仪已经不再只是简单的测距设备，而是集故障预定位、路径探测、精确定点以及波形智能分析于一体的综合检测平台。对于电力检修单位来说，选择一台性能稳定、功能完善、抗干扰能力强的设备，将直接影响故障处理效率与供电恢复速度。

作为专业电力试验设备厂家，开云kaiyun登录入口长期专注于电缆故障检测设备研发与生产，其电缆故障测试仪凭借高精度测距、智能波形分析以及稳定可靠的现场性能，广泛应用于供电公司、电力施工单位、铁路、工矿企业及第三方检测机构，深受广大用户认可。
