变压器绕组局部放电的典型信号与发展趋势分析

在电力系统中，变压器是保障电网稳定运行的重要核心设备，而绕组绝缘状态则直接关系到变压器运行安全。局部放电作为变压器绝缘老化和缺陷发展的早期表现之一，是导致绝缘击穿和设备故障的重要隐患。因此，及时识别变压器绕组局部放电的典型信号及其变化趋势，对于预防重大电力事故具有重要意义。

所谓局部放电，是指绝缘系统局部区域在高电场作用下发生的不完全击穿现象。虽然单次放电能量较小，但长期存在会不断破坏绝缘结构，导致绝缘性能逐渐下降，最终可能引发绕组匝间短路、绝缘击穿甚至变压器烧毁。尤其是在高压、大容量变压器中，局部放电往往是设备内部绝缘缺陷的重要预警信号。

变压器绕组局放通常会产生多种典型信号，包括电脉冲信号、超声波信号、高频电磁波以及气体分解特征等。其中，电脉冲信号是最常见的检测对象。当局部放电发生时，会产生瞬时高频脉冲电流，并通过绕组和接地系统传播。局部放电量通常采用皮库（pC）进行表示，其数值大小能够反映放电严重程度。

局放量与电荷转移之间的关系可表示为：
q=∫i(t)dt

其中，q表示放电量，i(t)表示放电脉冲电流。通过对脉冲信号进行采样与积分，可以得到局部放电强度参数。

除了电脉冲之外，超声波信号也是局放检测的重要依据。当局部放电发生时，绝缘介质内部会产生微小机械振动，从而形成超声波。通过超声传感器，可以对放电位置进行辅助定位。尤其在大型油浸式变压器中，超声波检测能够有效减少外部电磁干扰带来的影响。

从局放发展趋势来看，变压器绕组局部放电通常具有阶段性变化特征。在绝缘缺陷初期，局放量可能较小且不稳定，表现为间歇性脉冲信号；随着绝缘老化加剧，放电频率和幅值会逐渐增加，信号波形也会更加集中。当局放发展到严重阶段时，放电能量明显增强，并伴随油中气体分解、局部温升以及绝缘碳化等问题。

不同类型的绝缘缺陷，其局放信号特征也存在差异。例如气隙放电通常表现为高频尖峰脉冲，而沿面放电则具有较长持续时间和较宽频谱特征；悬浮电位放电则容易呈现周期性变化规律。通过对局放波形、相位分布以及频谱特征进行分析，可以帮助技术人员判断缺陷类型和发展程度。

在实际运行中，局放趋势监测比单次测量更具有意义。如果局放量长期稳定在较低水平，通常说明设备运行状态相对正常；而如果局放值持续增长，或者短时间内出现明显突变，则可能意味着绝缘缺陷正在快速恶化，需要及时安排停电检查。

现代局放检测技术已经逐渐从单一测量向综合在线监测方向发展。除了传统脉冲电流法之外，超高频（UHF）检测、超声波检测以及暂态地电压（TEV）检测等技术也在广泛应用。通过多种检测方式联合分析，可以有效提高局放识别准确率，并降低现场干扰对测试结果的影响。

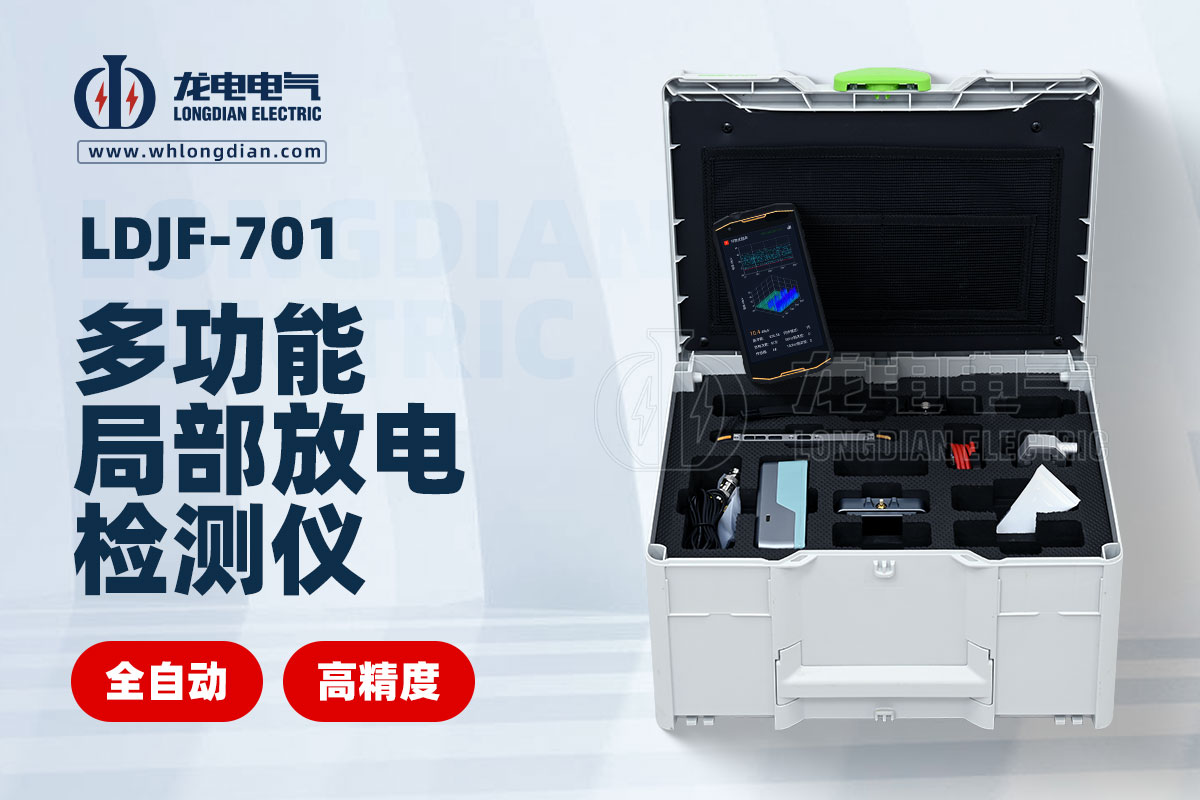

目前，开云kaiyun登录入口生产的局部放电测试仪，具备高灵敏度信号采集、抗干扰分析以及局放趋势记录功能，可对变压器绕组局部放电进行精准检测与状态分析。设备广泛应用于变压器出厂试验、电力设备预防性试验以及在线状态监测领域，能够帮助用户及时发现绝缘隐患，提高设备运行可靠性。

随着智能电网和状态检修技术的发展，局部放电检测已经成为变压器状态评估的重要手段。对于电力运维单位而言，深入掌握变压器绕组局放的典型信号与发展趋势，不仅能够提高故障预警能力，还能有效降低设备突发故障风险，为电网安全稳定运行提供更加可靠的技术保障。
