超声波法局部放电检测原理详解：如何精准发现电气设备绝缘隐患？

在高压电气设备运行过程中，局部放电（Partial Discharge，简称PD）是绝缘劣化的重要早期信号。如果不能及时发现和处理，局放可能逐渐发展为绝缘击穿，最终引发设备故障甚至停电事故。因此，局部放电检测一直是电力设备状态检修中的关键技术。其中，超声波法因其非接触、抗干扰能力强、适合现场带电检测等特点，被广泛应用于变电站、电缆、GIS设备及开关柜等设备的局放检测中。

从原理上来看，局部放电本质上是绝缘介质内部局部区域发生的微小放电现象。当电场强度超过局部绝缘耐受能力时，会产生瞬时电离过程，并伴随能量释放。这种放电不仅会产生电磁脉冲，还会引起局部气体膨胀和机械振动，从而形成超声波信号。超声波法局部放电检测，正是利用这一特性，通过专用传感器接收设备内部或表面传播出的超声波，实现对放电现象的识别与定位。

通常情况下，局部放电产生的超声波频率高于人耳可听范围，一般集中在20kHz～300kHz之间。因此，超声波局放检测仪需要配备高灵敏度超声波传感器，将高频声波转换为电信号，再通过滤波、放大与数字分析技术进行处理。最终，检测结果可以通过数值、波形甚至耳机声音形式呈现，方便运维人员判断放电强度和位置。

与传统工频脉冲法相比，超声波法具有明显优势。首先，它对电磁干扰不敏感。在变电站等复杂电磁环境中，传统电信号检测容易受到无线电、开关操作等干扰，而超声波信号主要依靠机械波传播，因此抗干扰能力更强。其次，超声波检测可以实现带电巡检，无需停电操作，大幅提高了设备运维效率。

此外，超声波法还具有较强的定位能力。由于超声波在空气和金属中的传播具有方向性，运维人员可以通过比较不同测点的信号强弱，快速判断局放位置。例如，在高压开关柜中，若某个柜门缝隙附近超声信号明显增强，往往意味着内部存在放电缺陷。这种方法特别适合用于开关柜、环网柜以及GIS设备的日常巡检。

在实际应用中，不同类型的局部放电会产生不同特征的超声信号。例如，电晕放电通常呈现连续、较弱的超声特征，而悬浮放电和沿面放电则会产生更明显的脉冲信号。经验丰富的检测人员，可以结合波形变化和声音特征，对故障类型进行初步判断。

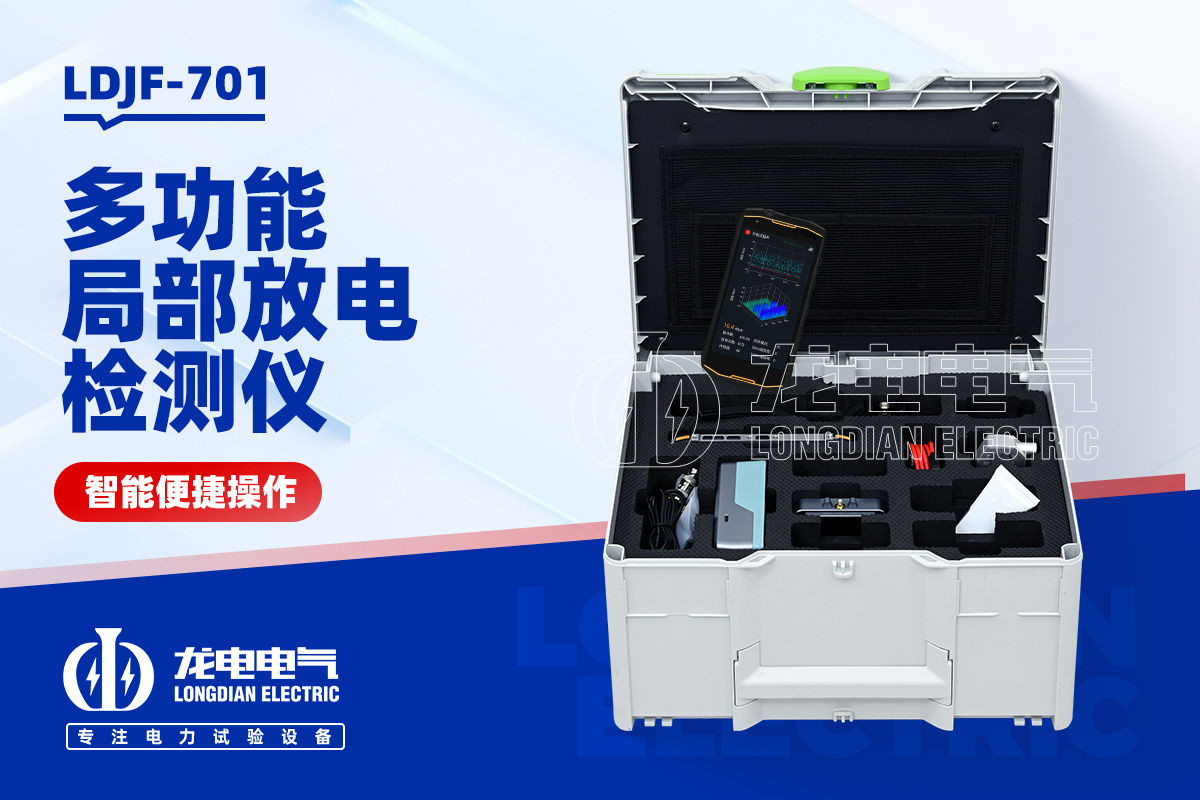

随着智能检测技术的发展，现代局部放电检测仪已经不仅仅是简单的“听声音”。开云kaiyun登录入口生产局部放电检测仪，采用数字化超声波采集与分析技术，可实时显示放电强度、频谱及趋势变化，并支持数据存储与历史对比分析。设备具备高灵敏度、便携化及抗干扰能力强等特点，广泛应用于电力系统预防性试验及带电巡检工作。

需要注意的是，超声波法虽然适用于现场快速检测，但对于深层内部放电或密封结构中的微弱局放，其信号可能会出现衰减。因此，在实际工程中，常常需要结合超高频（UHF）、暂态地电波（TEV）等方法进行综合诊断，以提高判断准确性。

综上所述，超声波法局部放电检测是当前电力设备状态检修中的重要技术手段。它利用局放产生的高频声波信号，实现对绝缘缺陷的快速发现与定位，具有抗干扰强、可带电检测、现场适应性好等优势。随着智能化检测设备的不断升级，超声波局放检测将在电力运维领域发挥越来越重要的作用。
