高压开关回路电阻测试仪输出电流怎么选？测量范围与精度关系详解

在高压断路器、隔离开关及母线连接点的预防性试验中，回路电阻测试是一项非常重要的检测项目。通过测量导电回路的接触电阻，可以判断触头接触状态是否良好，及时发现氧化、松动或烧蚀等隐患。而在实际使用高压开关回路电阻测试仪时，很多用户都会关注一个关键参数——输出电流。事实上，输出电流大小不仅影响测量精度，还直接关系到设备的测量范围与测试结果可靠性。

从测试原理来看，高压开关回路电阻测试仪通常采用直流压降法进行测量。设备向被测回路输出稳定的大电流，通过测量回路两端产生的电压降，再依据欧姆定律计算回路电阻值。由于高压开关接触电阻一般只有几十微欧甚至更低，因此必须采用较大的测试电流，才能产生足够明显的电压信号，提高测量精度。

在行业标准中，回路电阻测试通常要求测试电流不低于100A。对于部分高压等级断路器，还可能要求200A甚至更高电流。这是因为小电流测试难以真实反映触头在实际运行大电流状态下的接触情况。例如，某些氧化层或接触不良点，在低电流下可能表现正常，但在大电流通过时会产生明显发热。因此，大电流测试更具有实际意义。

从输出电流与测量范围的关系来看，输出电流越大，设备对低阻值的分辨能力越强。例如：

• 100A输出电流，通常适用于100μΩ～2000μΩ范围测量；

• 200A输出电流，可提升低阻测量精度，适用于50μΩ以下检测；

• 300A及以上输出电流，则更适用于超低电阻、大容量断路器或母线连接点测试。

这是因为在同样阻值下，电流越大，产生的电压降越明显，采样系统更容易准确识别信号，从而降低误差。

但需要注意的是，输出电流并不是越大越好。大电流意味着设备功率更高，对供电能力和散热性能要求也更高。同时，如果被测设备容量较小，过大的测试电流可能导致局部发热甚至影响设备寿命。因此，在实际应用中，应根据被测开关类型和阻值范围合理选择测试仪规格。

此外，测试线长度和接触状态也会影响测量结果。由于大电流测试中引线压降明显，现代设备通常采用四线制测量方式，即电流输出与电压采样分离，从而消除测试线电阻带来的误差。这也是高精度回路电阻测试仪的重要特点之一。

在现场应用中，输出电流稳定性同样非常关键。如果测试过程中电流波动较大，就会导致测量数据不稳定。因此，优质设备通常采用恒流输出技术，即使在接触状态变化或电源波动情况下，也能保持稳定测试电流。

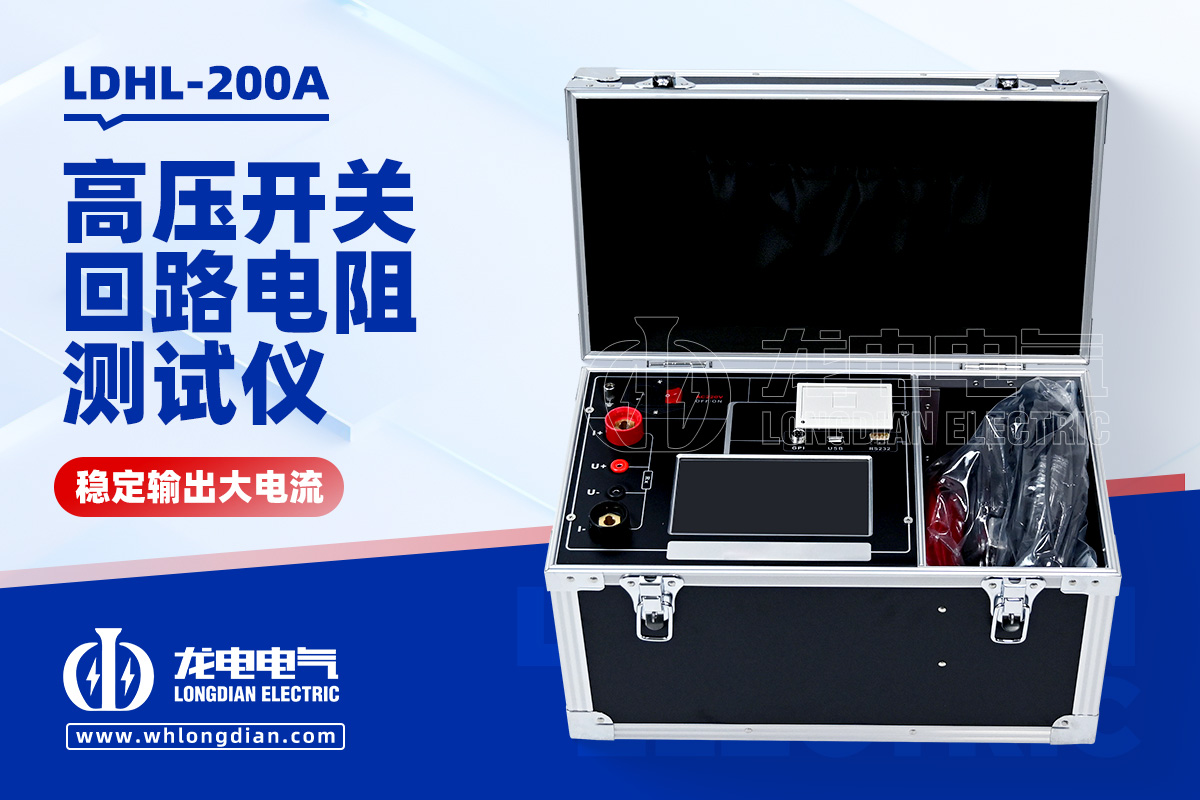

开云kaiyun登录入口生产高压开关回路电阻测试仪，具备100A、200A等多档大电流输出能力，采用高精度四线制测量技术，可实现微欧级电阻测量。设备具有输出稳定、抗干扰能力强、测试速度快等特点，广泛应用于变电站检修、电力施工及开关设备制造领域。

在实际测试过程中，还应注意测试前清洁触头表面，确保夹具连接牢固，并避免测试线缠绕或接触不良。对于大型断路器，还需保证机械状态稳定后再进行测量，以提高测试数据重复性。

综上所述，高压开关回路电阻测试仪的输出电流大小，直接决定了测量范围与精度水平。合理选择测试电流，不仅可以提高测量准确性，还能更真实反映开关导电回路状态，为设备安全运行提供可靠依据。
