攻克高阻难题：电缆故障测试仪的“冲击闪络法”揭秘

在电缆故障的世界里，高阻故障，特别是涉及闪络和高阻接地的故障，是最让维护人员头疼的难题。这类故障点在高压下才会击穿放电，而在常规低压测试下则无明显特征。此时，电缆故障测试仪必须请出它的“重型武器”——冲击闪络法（Impulse Flashover Method），也被广泛称为冲击高压法或多次脉冲法（Multiple Impulse Method, MIM）。

什么是冲击闪络法？

冲击闪络法是一种专为解决高阻和闪络型电缆故障而设计的测试技术。它结合了高压电源和低压脉冲测距技术，其核心思想是：用高压在故障点制造一次“闪络”，并利用这次闪络产生的低阻特征来测量距离。

具体工作原理如下：

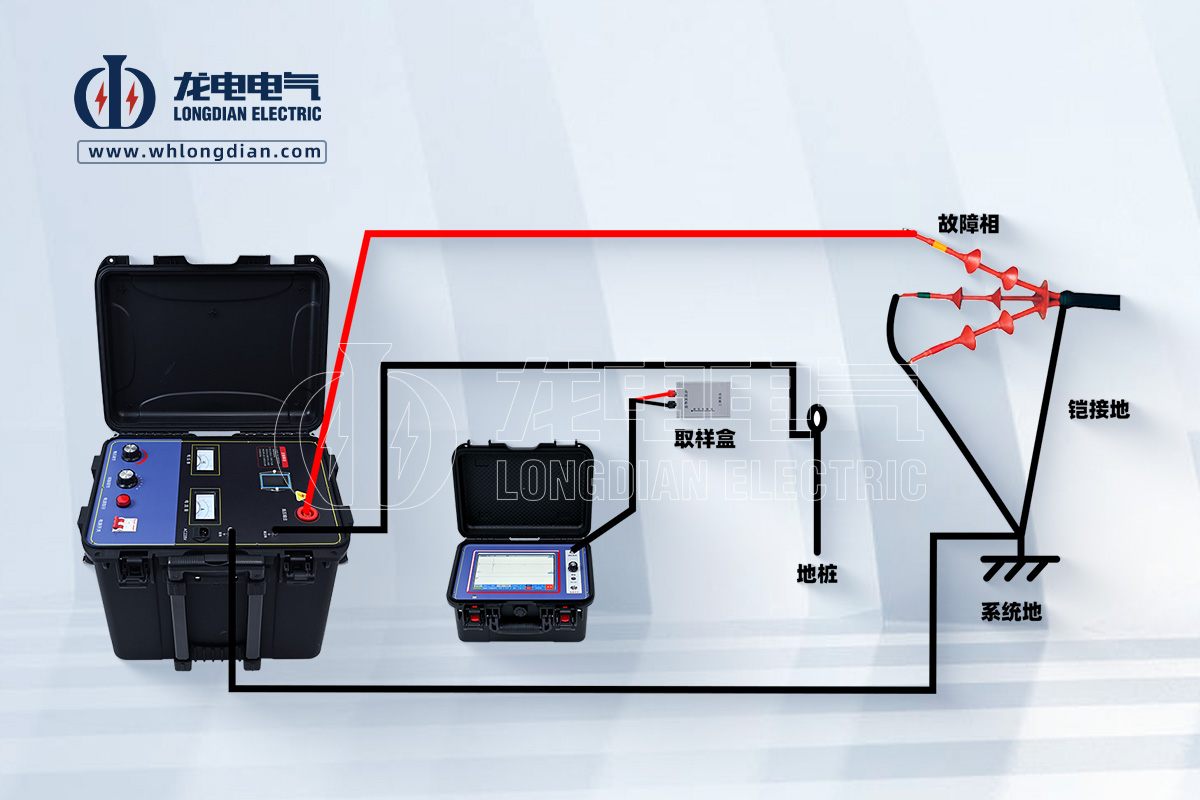

① 施加高压冲击： 使用高压发生器（如冲击高压设备）向故障电缆施加高压脉冲，直到电压击穿故障点，产生闪络放电。

② 闪络瞬间： 闪络发生时，故障点的电阻会瞬间降至接近零欧姆（形成暂时的低阻短路）。

③ 捕获低阻信号： 此时，电缆故障测试仪（TDR主机）会同步或延迟地发出一个低压脉冲。这个低压脉冲遇到闪络瞬间形成的低阻点时，会产生清晰的反射波。

④ 精确测距： 测试仪捕获并分析这个反射波形，利用经典的**时域反射原理（TDR）**来精确计算故障点的位置。

⑤ 高精度升级（多次脉冲法 MIM）： 现代技术中更常采用多次脉冲法（MIM）。它不是单纯依靠高压冲击的反射波，而是将高压冲击波作为“捕获信号”发送到TDR主机。TDR主机将这个冲击波与一个延迟的低压脉冲进行比较，波形更加稳定和清晰，大大提高了高阻故障的测试精度。

冲击闪络法的核心优势与应用

冲击闪络法是解决复杂电缆故障的“撒手锏”，它拥有以下不可替代的优势：

◆ 攻克高阻难题： 专门针对电阻率高、难以用低压脉冲法直接测量的高阻接地、闪络性故障（如潮湿、绝缘老化导致的内部击穿）等。

◆ 波形清晰稳定： 特别是MIM技术，它能有效抑制高压冲击时产生的干扰，使最终在TDR屏幕上显示的波形如同低阻故障波形一样清晰、稳定，易于技术人员判断。

◆ 大幅提高成功率： 冲击闪络法将高阻故障转化为低阻特征进行测量，极大地提高了复杂故障的预定位成功率和准确性。

安全操作与设备要求

由于冲击闪络法涉及到高压操作，对设备和操作人员都有更高的要求：

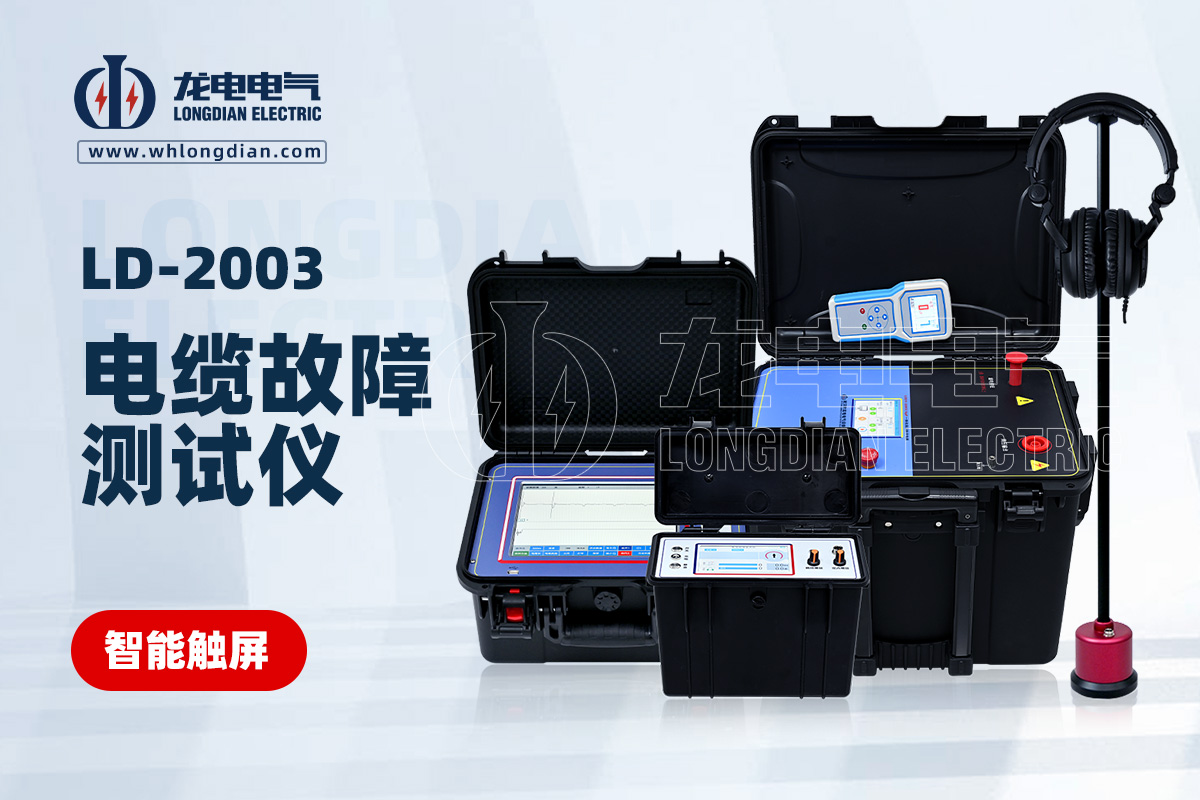

◆ 专业设备： 必须使用专业的高压冲击发生器（如电缆故障测试高压一体化设备），并配合具有多次脉冲捕获功能的电缆故障测试仪主机。

◆ 严格规范： 操作人员必须严格遵守高压试验的安全规程，做好安全防护和接地措施。

◆ 经验积累： 对操作者的专业技能和经验要求较高，需要准确判断放电波形，才能得出准确的故障距离。

在电力维护领域，时间就是金钱，稳定就是生命。电缆故障测试仪的冲击闪络法是解决高阻和闪络故障的利器，它将复杂的电气现象转化为直观的测距数据，是保障电力系统高效抢修、快速恢复供电的关键技术。掌握冲击闪络法，意味着拥有了应对最棘手电缆故障的决定性能力。
