变压器直流电阻测试仪名词解释大全

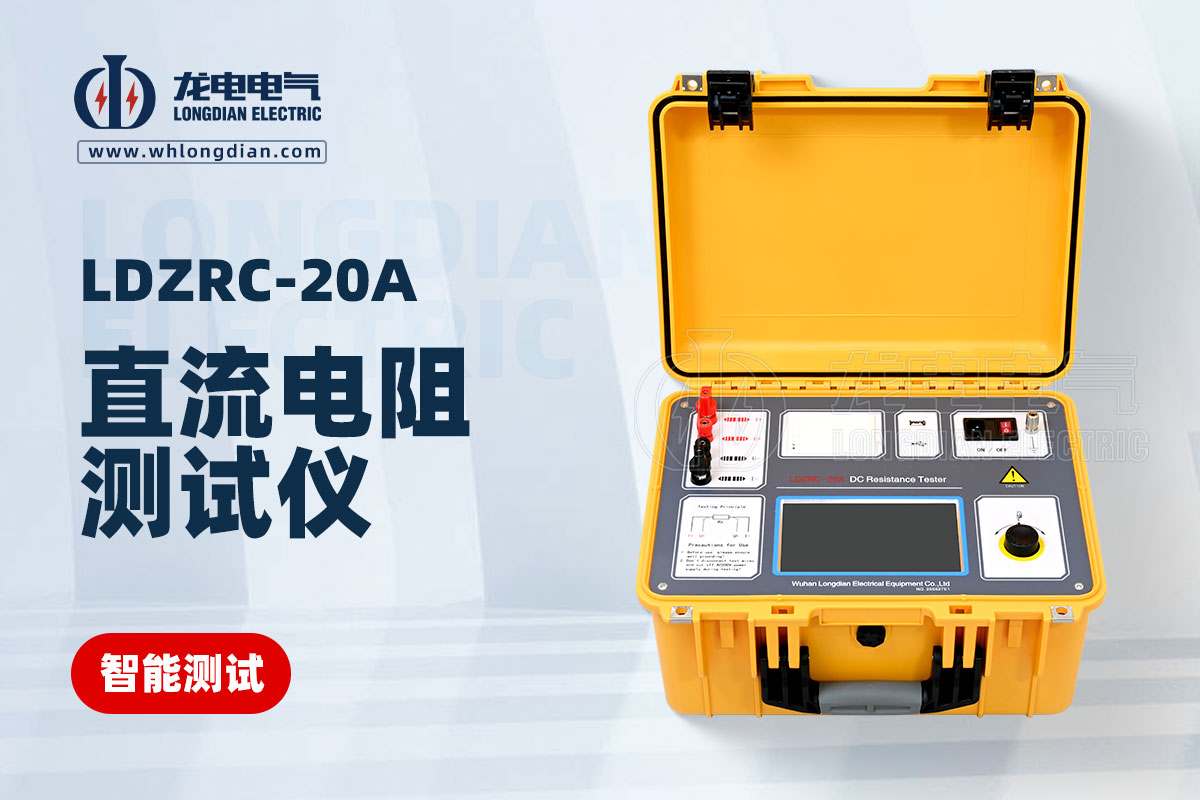

1. 变压器直流电阻测试仪

定义：变压器直流电阻测试仪是一种用于测量电力变压器绕组直流电阻的专用设备，用于检查绕组连接质量、绕组匝间短路、导线断股及分接开关接触状况。

作用：通过测量变压器各绕组的直流电阻，可判断绕组是否存在异常，有助于快速判断设备运行状态，是变压器出厂、交接、检修和预防性试验中的必要项目。

2. 测试电流（Test Current）

定义：测试仪在测量过程中输出的直流电流。通常采用恒流源方式，以确保测量精度。

意义：电流越大，测量结果越稳定，但应根据被测设备容量选择合适电流，以防过热或磁化。

3. 测试范围（Measuring Range）

定义：仪器能够准确测量的电阻值范围，单位为Ω。

说明：一般从几微欧（μΩ）到几十千欧（kΩ）不等，覆盖大型变压器到小型电感线圈的测量需求。

4. 测量精度（Accuracy）

定义：表示仪器测量结果与真实值的接近程度。通常以“±（读数×%+字）”表示。

示例：±0.2%+2d 表示误差不超过读数的0.2%加上两个字。

5. 去磁功能（Demagnetization）

定义：测试结束后通过自动反向电流逐步衰减，消除铁芯磁滞残磁的功能。

作用：防止变压器在下次投运或其他试验中因残磁影响测试精度或造成冲击电流。

6. 恒流输出（Constant Current Output）

定义：仪器在测量过程中能够保持稳定电流输出的功能。

作用：保证在不同负载条件下测量电压稳定，提升数据准确性。

7. 四端测量法（Four-Terminal Method）

定义：通过两根导线供电、两根导线测压的测量方式。

优点：消除导线电阻影响，提高微小电阻测量的准确度。

8. 分接开关测量（Tap Changer Test）

定义：变压器调压分接头的直流电阻测量。

作用：检查分接开关触点是否良好，是否存在接触不良或烧蚀现象。

9. 自动放电（Auto Discharge）

定义：测试结束后，仪器自动对变压器绕组中的残余电荷进行安全放电的功能。

意义：防止操作人员触电，保障试验安全。

10. 数据存储与U盘导出（Data Storage & USB Export）

定义：仪器具备内部存储与外部导出功能，可保存多组测试数据。

作用：方便后续分析、对比及形成试验报告。
