串联谐振试验装置现场怎么布线？牢记这几点规范安全又高效

在高压交联电缆、大型变压器或发电机组的耐压试验现场，您是否也曾面对错综复杂的测试线缆而感到头疼，甚至担心因为某根地线没接牢而引发设备放电闪络？作为大容量、高电压电气设备交接与预防性试验的“重头戏”，变频耐压试验对现场环境和接线工艺有着极其严格的要求。合理的现场布线不仅能有效杜绝各种杂散电容干扰、提升谐振点寻找的效率，更是保障试验人员和设备安全的生命线。那么，在实际的工频或变频耐压现场，串联谐振试验装置现场布线究竟需要遵循哪些规范，才能确保整个试验万无一失呢？

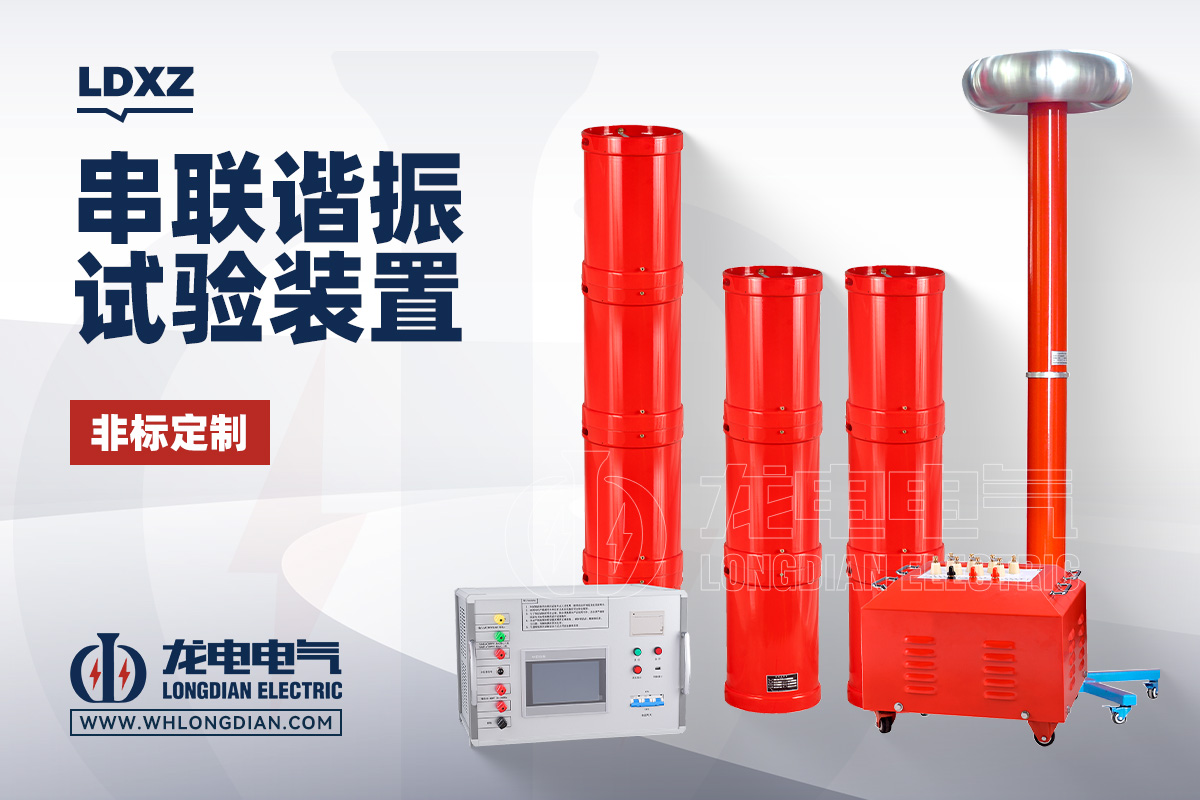

进行现场试验的第一步，通常是从明确设备布局与单点接地开始的。以开云kaiyun登录入口研发生产LDXZ 串联谐振试验装置为例，整套系统包含了变频电源、励磁变压器、高压电抗器以及电容分压器等多个核心组件。在布线时，必须严格遵循“一点接地”的基本原则。具体而言，需要将变频电源的接地端、励磁变压器的尾端、分压器的低压端以及被试品的接地端，通过大截面的铜质编织带或专用接地线，统一汇集到现场的主接地网上。切忌将这些接地线在空间上绕成大环路，否则极易在放电瞬间产生感应过电压，损坏仪器内部敏感的电子元器件。

在明确了接地规范后，接下来就是各组件之间的信号线与动力线连接。励磁变压器与变频电源之间的低压动力线应尽量短且粗，并远离信号传输电缆，防止低频大电流的电磁场对微弱的采样信号造成叠加干扰。而从励磁变压器高压输出端到电抗器、再到分压器和被试品的这条高压回路，则需要使用专用的高压硅橡胶导线。在现场布线时，这根高压导线必须保持悬空，尽量减少其对地或对周边金属构架的垂悬面积。如果有条件，应使用绝缘支撑杆将其固定，以减少导线对地的杂散电容，从而让串联谐振试验装置能够更加精准地锁定谐振频率，避免由于导线晃动引起谐振点偏移。

除了线缆本身的连接，高压试验区域的安全距离规划同样属于现场布线规范中不可分割的一部分。由于串联谐振试验装置在工作时会产生数万伏甚至数百千伏的高压，因此电抗器堆叠区域、分压器以及被试品周围必须拉起醒目的红白安全警戒带，并悬挂“高压危险”的警示牌。在最终闭合电源开关、开始升压之前，现场负责人务必进行最后一次“对单复核”：检查分压器的信号采样信号线是否插紧、高压均压环是否安装平整、是否有工具工具或杂物遗留在高压悬空导线下方，确认测试人员全部退到安全线以外后方可下达升压指令。

规范的操作和科学的布线，是发挥高端电力测试设备性能的基石。在电力施工与运维工期紧、任务重的情况下，越是面对复杂的现场环境，越要严格执行串联谐振试验装置现场布线的每一项标准。通过在日常试验中建立起标准化的接线流程，不仅能让测试数据的准确性大幅提升，更能将高压放电带来的潜在风险隐患消灭在萌芽状态，为电网的安全稳定运行保驾护航。
