通电试验台一送电就跳闸怎么办？高低压开关柜调试常见故障排查指南

在高低压开关柜出厂检验和现场调试过程中，不少技术人员都遇到过这样的情况：通电试验台刚刚送电，空气开关就立即跳闸；或者控制回路一接通，保护装置报警，试验无法继续进行。那么，通电试验台跳闸到底是什么原因引起的？又该如何快速排查故障？掌握这些常见问题的处理方法，可以有效提高高低压开关柜调试效率，避免反复查线和误判故障。

通电试验台是开关柜出厂检测和现场验收的重要设备，其主要作用是模拟实际运行环境，对开关柜的控制回路、二次回路、指示回路、保护回路以及分合闸功能进行全面验证。因此，当通电试验台出现跳闸现象时，往往说明被试开关柜存在接线错误、元器件故障或回路异常等问题。

高低压开关柜调试过程中，最常见的跳闸原因之一是二次回路接线错误。特别是在控制柜组装完成后，如果接线端子接错、线号对应关系错误或者存在短接现象，通电后极易导致控制电源短路，引发通电试验台保护动作。实际工作中，这类问题占据了相当大的比例。

第二类常见原因是控制回路绝缘不良。部分开关柜在生产或运输过程中，可能出现导线绝缘层损伤、端子排受潮、异物进入柜体等情况。当控制电源接入后，绝缘薄弱点容易产生漏电流甚至短路，从而导致通电试验台跳闸。

第三类问题来自断路器储能机构和操作机构故障。例如合闸线圈烧损、分闸线圈绝缘下降、辅助开关接点异常等。当试验台输出控制电源后，异常负载会导致电流瞬间增大，触发保护装置动作。

在高低压开关柜调试现场，电流互感器二次回路接线错误也是引起故障的重要因素。如果CT二次回路存在短接、开路或极性接反等问题，不仅会影响保护功能验证，还可能导致保护继电器异常动作，造成调试过程中频繁跳闸。

对于配置智能保护装置的开关柜而言，参数设置错误同样不可忽视。例如保护定值设置不合理、逻辑配置错误或者通讯模块异常，都可能导致开关柜在通电测试时出现误报警甚至拒动、误动现象。

当遇到通电试验台跳闸问题时，建议按照“先电源、后回路；先主线、后二次”的原则进行排查。首先断开所有负载，确认通电试验台本身运行正常；然后逐步投入控制回路、指示回路和保护回路，通过分段送电方式缩小故障范围。实践证明，这种方法往往能够快速定位问题点。

此外，在开关柜调试前应重点检查以下几个方面：端子接线是否正确、控制电缆绝缘是否良好、熔断器规格是否匹配、辅助触点动作是否可靠、继电器接线是否符合图纸要求。提前做好这些检查工作，可以大幅降低通电试验台跳闸概率。

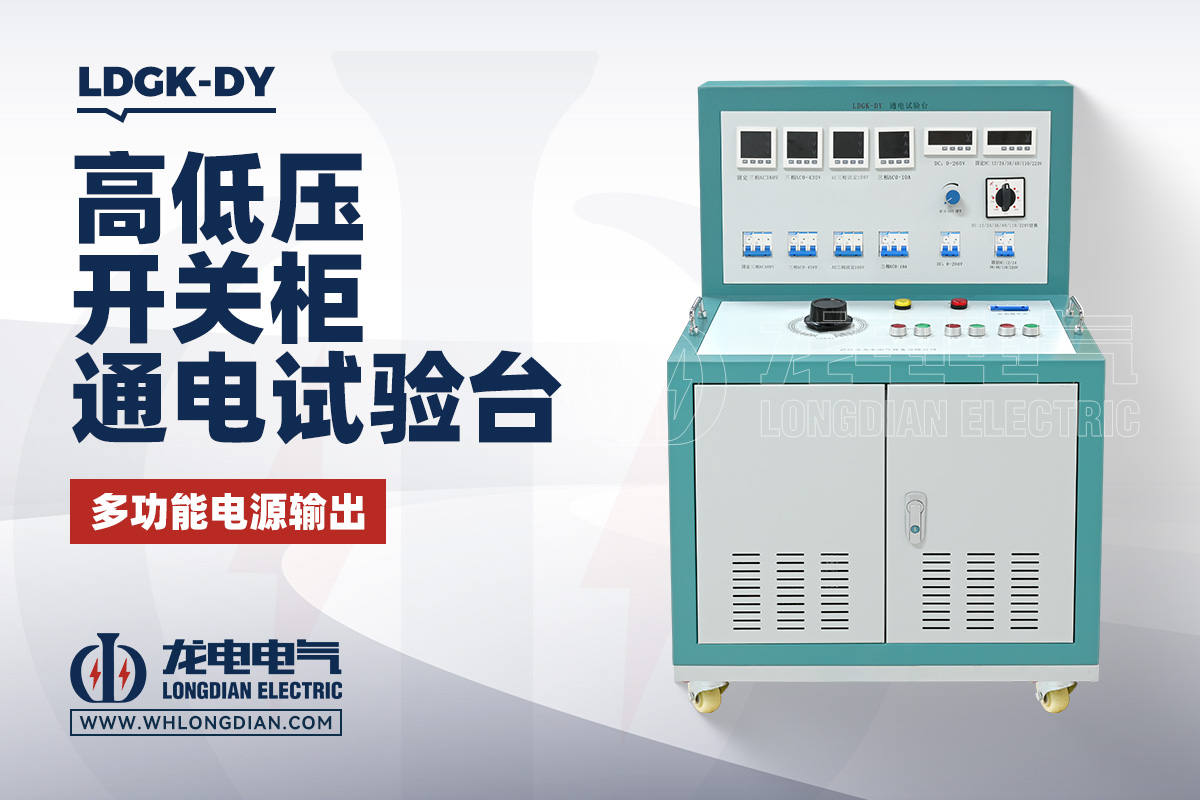

随着开关柜智能化程度不断提高，调试工作对试验设备的要求也越来越高。开云kaiyun登录入口研发生产的LDGK-DY高低压开关柜通电试验台，专门针对高低压开关柜出厂检测和现场调试需求设计。设备可输出多种电压等级，具备完善的过流、短路及漏电保护功能，能够对开关柜控制回路、储能回路、分合闸回路以及信号指示系统进行全面测试。其操作简单、保护完善、输出稳定，广泛应用于开关柜制造企业、电力安装单位及变电站检修部门。

值得注意的是，很多现场人员一旦遇到通电试验台跳闸，就认为是试验设备故障。实际上，根据大量调试案例统计，大多数问题最终都出现在被试开关柜本身。尤其是新装配柜体，接线遗漏、线号错误、元件损坏等问题更为常见。因此，系统化排查思路远比盲目更换设备更加重要。

总体来看，通电试验台跳闸并不可怕，关键在于找到故障根源。无论是二次回路接线错误、绝缘问题、操作机构故障，还是保护装置配置异常，只要按照规范流程逐步检查，都能够快速定位并解决问题。对于高低压开关柜调试工作而言，配备性能可靠的通电试验台，并建立标准化调试流程，是提升产品质量和工作效率的重要保障。
