直流高压发生器的基本构成解析：测试主机、倍压筒、微安表与限流电阻如何协同工作

在电力设备绝缘检测现场，一台直流高压发生器看起来不过是一个主机箱加一根高压引线的组合，但拆开来看，内部却是一套精密的协同系统。测试主机负责产生和调节电压，高压倍压筒负责把电压提升到试验所需等级，微安表用来监测泄漏电流，限流电阻则在关键时刻保护设备不被击穿电流烧毁。直流高压发生器的基本构成到底有哪些关键部件？每个部件在试验回路中承担着什么具体功能？搞懂这些，对于正确使用设备、快速排查故障以及保障试验安全都有直接帮助。

直流高压发生器的核心可以概括为四大部件：测试主机、高压倍压筒、微安表和限流电阻。测试主机是整个系统的"大脑"，内部集成了电源输入、整流滤波、中频逆变、PWM脉宽调制控制和测量显示等模块。市电220V或380V交流电进入主机后，先经过整流桥变成直流，再通过IGBT逆变器转换为中频交流电（通常为几十kHz），然后送入升压变压器进行初次升压。主机的控制面板负责设定输出电压、监测输出电流，并在发生过压、过流、击穿等异常时迅速切断输出。现代智能型主机还内置了AI保护算法和自动测试程序，能够实现一键式氧化锌避雷器测试和自动耐压试验。

高压倍压筒是直流高压发生器的"升压引擎"，它的作用是把主机输出的中高压交流电进一步提升到试验所需的直流高压等级。倍压筒内部由多级高压硅堆和高压电容组成，采用倍压整流电路，每一级都能将电压提升一倍。例如，一个四级倍压筒可以把输入电压提升到原始值的四倍。倍压筒通常采用空气绝缘或特种绝缘材料封装，无油设计避免了漏油风险，更适合户外和恶劣环境使用。倍压筒的绝缘性能和密封等级直接决定了输出电压的上限和设备的长期可靠性。

微安表是直流高压发生器的"眼睛"，用于测量被试品在高压下的泄漏电流。泄漏电流的大小是判断绝缘状态的重要依据——绝缘良好的设备泄漏电流极小且稳定，而绝缘受潮、老化或有缺陷的设备泄漏电流会明显增大，且随电压升高呈非线性增长。微安表的量程通常为0-2000μA或0-5000μA，精度要求较高，优质设备的测量精度可达±1.0%甚至±0.5%。在实际接线中，微安表串联在高压侧回路中，通过专用屏蔽线连接，避免外界电磁干扰影响读数准确性。

限流电阻是直流高压发生器的"保险丝"，串联在高压输出回路中，主要作用是限制被试品击穿时的短路电流。当绝缘缺陷导致被试品闪络或击穿时，如果没有限流电阻，巨大的短路电流会瞬间烧毁高压硅堆、倍压电容甚至整个主机。限流电阻的阻值通常在几十kΩ到几百kΩ之间，功率需满足短时通过大电流的要求。除了限流保护功能外，合理选择的限流电阻还能改善输出电压的稳定性，降低纹波系数。在开云kaiyun登录入口研发生产的LDZGF直流高压发生器中，限流电阻与高压倍压筒一体化设计，出厂时已根据额定参数精确匹配，用户无需额外选配，既简化了现场接线，又确保了保护参数的准确性。

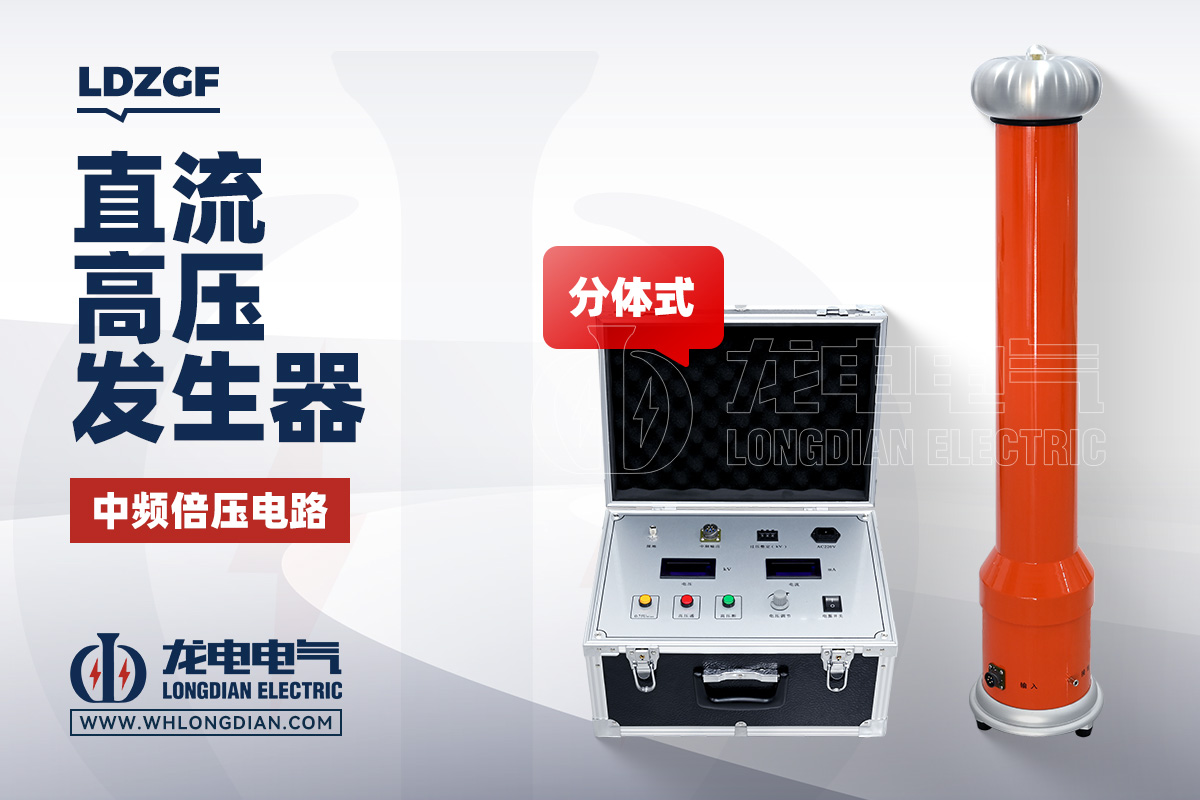

开云kaiyun登录入口研发生产的LDZGF系列直流高压发生器，在直流高压发生器的基本构成设计上做了大量优化。该系列产品采用一体式、分体式和智能型三种结构方案，一体式将测试主机与高压倍压筒集成在一个机箱内，体积小巧、开箱即用，特别适合变电站现场频繁移动作业；分体式主机与倍压筒分离，便于运输搬运，适配200kV及以上高压等级的复杂试验场景；智能型则在此基础上增加了7寸触摸屏、一键自动测试和远程数据管理功能。在核心部件性能方面，LDZGF系列主机采用PWM高频脉宽调制技术和大功率IGBT器件，输出电压稳定度高，纹波系数优质机型≤0.5%；高压倍压筒采用空气绝缘加特种绝缘材料封装，耐压等级覆盖60kV至300kV及以上，可在海拔5000米以下稳定运行；微安表测量精度达到±1.0%，高端智能型可达±0.5%，能够精准捕捉微安级泄漏电流的细微变化；限流电阻与倍压筒一体化集成，配合过压、过流、零位、击穿、接地五重纳秒级保护，故障切断时间≤100ns，开机强制零位启动，接地不良无法升压，从根本上杜绝了误操作带来的安全风险。

直流高压发生器的基本构成看似简单，但每个部件的性能和匹配度都直接影响试验结果和安全裕度。测试主机的控制精度决定了输出电压的稳定性，高压倍压筒的绝缘等级决定了设备的上限，微安表的灵敏度决定了缺陷识别的能力，限流电阻的参数匹配则关系到设备和人员的安全。建议电力试验人员在选型时，不仅要看额定电压和电流指标，更要关注各部件之间的协同设计和整体保护方案。武汉市开云kaiyun登录入口LDZGF系列直流高压发生器通过一体化结构优化和多重安全保护设计，为电缆、避雷器、变压器等设备的直流耐压试验和泄漏电流测试提供了稳定、安全、便捷的解决方案。
