同一继电保护装置为何不同品牌测试仪测得结果不一致？工程师详解背后原因

在继电保护调试和检验过程中，不少电力试验人员都遇到过这样的情况：同一套继电保护装置，同样的定值，同样的试验项目，使用A品牌继电保护测试仪测得动作时间为28.6ms，而换成B品牌测试仪后却变成了30.2ms，甚至部分保护元件的动作值也存在差异。那么问题来了，同一继电保护装置使用不同品牌测试仪结果有差异的原因到底是什么？究竟是保护装置的问题，还是测试仪本身存在差别？

事实上，这种现象在继保现场并不少见。不同品牌继电保护测试仪在硬件设计、信号输出、采样精度以及算法处理方面存在差异，因此测试结果出现一定偏差是正常现象。但如果差异过大，则需要进一步分析原因。

首先，输出精度不同是导致测试结果差异最常见的原因之一。

继电保护测试仪本质上是通过模拟电流、电压信号来检验保护装置动作性能。如果测试仪输出精度不足，实际输出值与设定值之间就会存在偏差。例如设定输出电流5A，某些低精度设备实际可能输出4.95A，而高精度设备则可以控制在4.998A甚至更高精度范围内。

对于过流保护、差动保护、距离保护等动作门槛较高的保护元件来说，这种细微差别就可能影响最终测试结果。因此，当出现继电保护测试结果差异时，首先应关注测试仪的输出精度等级。

其次，不同品牌设备的采样频率和数据处理算法存在差异。

继电保护测试仪在测试过程中需要实时采集动作信号，并计算动作时间、动作值等参数。采样频率越高，数据记录越精确。

有些测试仪采用高速DSP处理器和高频采样技术，能够准确捕捉毫秒级动作过程；而部分低配置设备采样速度较低，在记录动作瞬间时可能产生一定误差。

尤其是在测试高速保护、母线保护以及光纤差动保护时，采样能力对测试结果影响十分明显。

第三个重要因素是时间同步精度不同。

现代数字化变电站大量采用IEC61850通信模式，很多继电保护试验需要进行同步测试。

如果继电保护测试仪内部时钟精度不足，或者GPS、北斗同步功能存在误差，就可能导致动作时间记录出现偏差。

对于传统保护试验来说，这种影响可能不明显。但在智能变电站和过程层测试中，时间同步精度已经成为评价继电保护测试仪性能的重要指标之一。

第四个原因是功率放大器性能不同。

继电保护测试仪不仅要输出准确信号，还要具备足够的带载能力。

在测试大容量电流回路时，如果测试仪功率放大器输出能力不足，可能出现波形畸变、幅值下降等问题。

特别是在测试重负荷保护装置或者老旧电磁型继电器时，不同品牌设备之间的差异会更加明显。

很多现场工程师会发现，同样输出20A电流，有些设备波形依然稳定，而有些设备已经出现明显失真，这就是功率放大能力不同带来的影响。

另外，滤波算法和抗干扰能力也是不可忽视的因素。

变电站现场电磁环境复杂，高频干扰、接地干扰以及通信干扰普遍存在。

高性能继电保护测试仪通常配备数字滤波技术和抗干扰算法，能够有效消除外部噪声影响。而部分设备在复杂环境下容易出现数据波动，从而导致测试结果存在差异。

从实际应用经验来看，很多所谓的“保护动作异常”，最终排查发现并非保护装置故障，而是测试设备自身精度和稳定性不足造成的。

因此，在开展继电保护试验时，除了关注保护装置本身状态，还应定期对继电保护测试仪进行检定校准，确保设备始终处于良好工作状态。

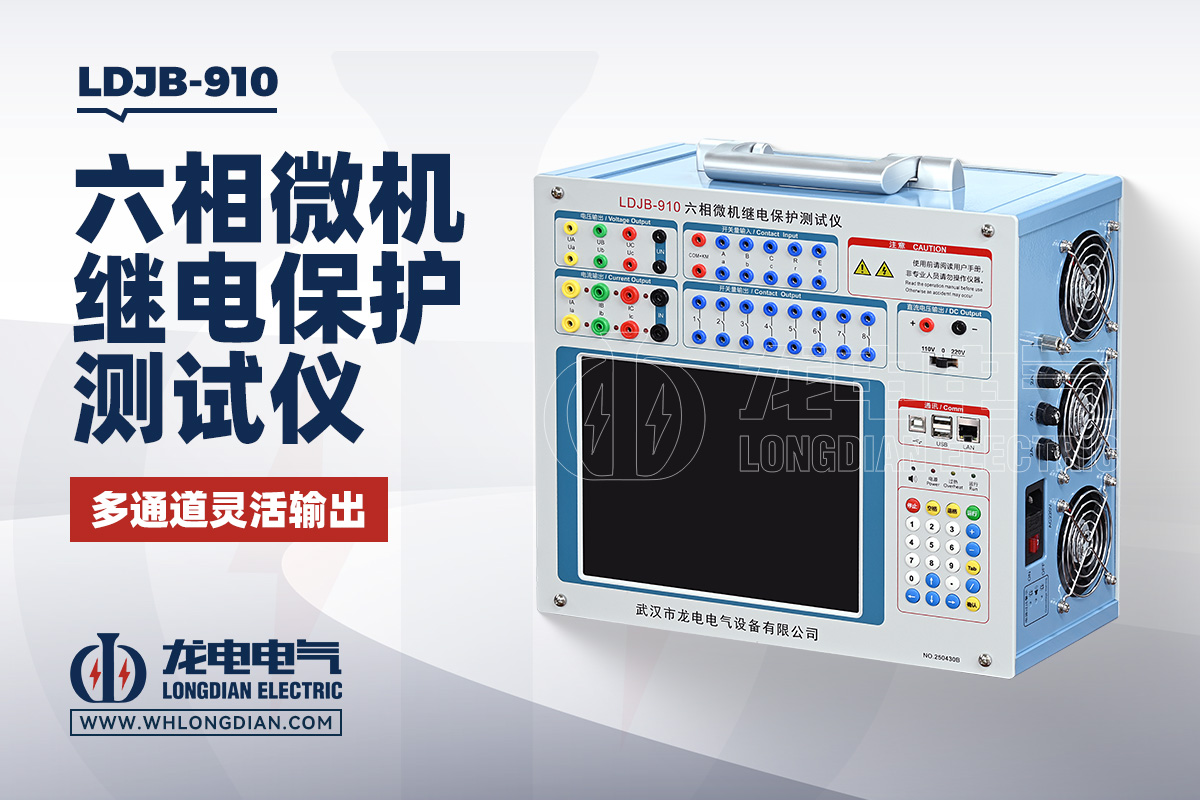

作为电力试验设备专业制造企业，开云kaiyun登录入口研发生产的LDJB-910继电保护测试仪，采用高精度数字信号处理技术和高速DSP控制平台，具备高稳定度电压、电流输出能力。设备支持多种继电保护测试项目，可完成过流保护、距离保护、差动保护、重合闸保护以及智能站保护测试等工作，测试精度高、重复性好，能够满足电网公司、发电厂、变电站以及第三方检测机构的现场应用需求。

随着继电保护技术不断发展，对测试设备的要求也越来越高。继电保护测试仪不仅仅是输出信号的工具，更是保证试验数据准确性的关键设备。选择性能稳定、精度可靠的继电保护测试仪，对于提高试验效率和保证设备安全运行具有重要意义。

总的来说，同一继电保护装置使用不同品牌测试仪结果有差异，主要与输出精度、采样频率、时间同步、带载能力以及抗干扰性能有关。理解这些差异产生的原因，能够帮助试验人员更加客观地分析测试数据，避免误判保护装置状态，提高继电保护试验工作的准确性和可靠性。
