开关柜局放检测要带一堆仪器？LDJF-701多功能局部放电检测仪一机通吃

干带电检测的班组都懂这个苦：今天去测开关柜，得带超声波检测仪和地电波检测仪；明天去测变压器，又得换接触式超声波传感器；后天测电缆，高频互感器得备上；大后天进GIS室，特高频传感器不能少。包里塞得满满当当，到了现场还得翻来找去，传感器接错接口、软件版本不匹配、数据格式不统一——这些糟心事年年都出。更头疼的是，不同仪器测出来的数据没法直接对比，回办公室整理报告时，PRPD图谱从这个软件导、时域波形从那个软件拷，拼接半天才能出一份完整的检测报告。有没有一台设备，能把超声波、地电波、特高频、高频电流这些检测手段都整合起来，换根传感器就能测不同设备，数据还能统一管理？

开云kaiyun登录入口针对局部放电检测领域的这个痛点，研发生产了LDJF-701多功能局部放电检测仪。这台仪器的核心思路是"一机多能、一软通管"：主机内置超声波和地电波两种传感器，标配用于开关柜的带电检测；通过三个外接口可以扩展接触式超声波、特高频UHF、高频互感器HFCT、柔性超声波、聚波器等多种传感器，覆盖变压器、GIS、电缆、架空线路、绝缘子等全场景高压设备。所有数据通过WiFi传输到手机APP，时域图、PRPD相位图谱、PRPS三维图谱、直方图、飞行时间图、检测结果和历史值，一个界面全展示，不用切软件、不用导格式。

内置双传感器+三外接口，换根线就能测不同设备

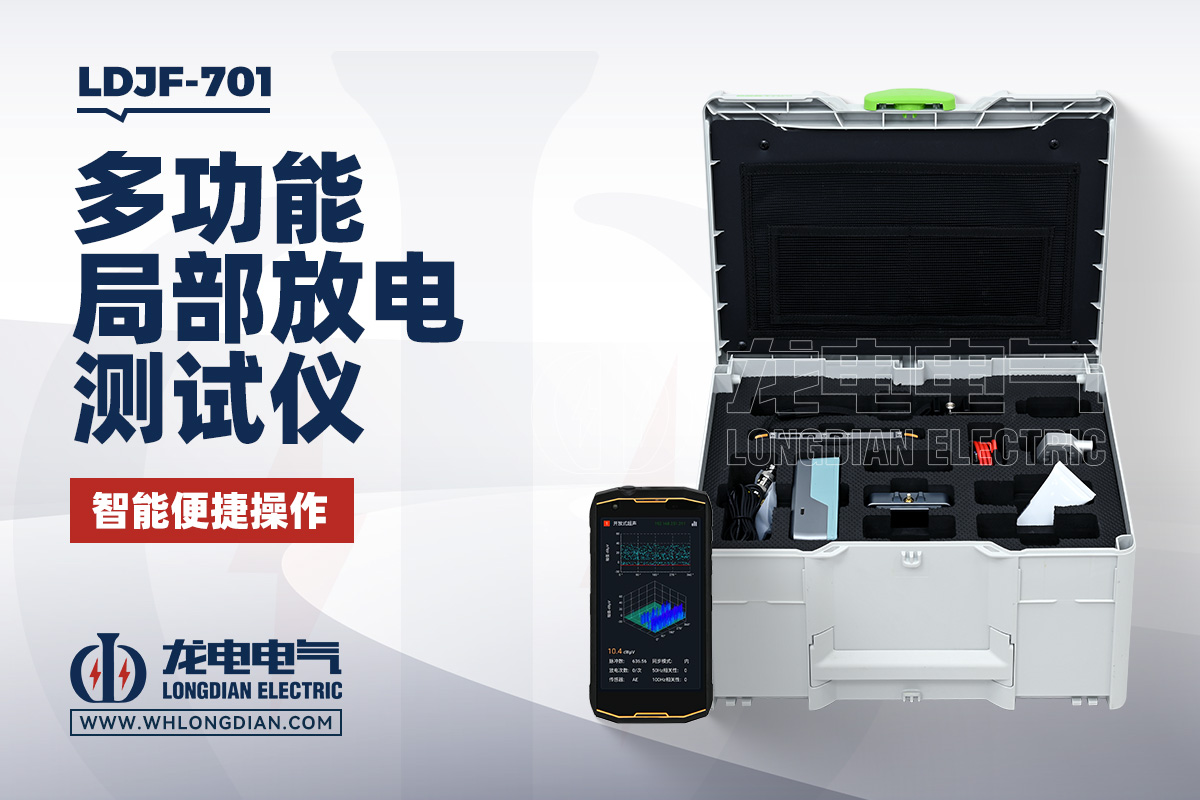

LDJF-701多功能局部放电检测仪的主机是个巴掌大的采集器，尺寸172mm×84.5mm×17.9mm，重量约368g，揣兜里就能走。别看它小，里面集成了超声波和地电波两套传感器。测开关柜时，超声波传感器对准柜体缝隙，捕捉放电产生的空气传导声波；地电波传感器贴合柜体金属面，检测局部放电激发的暂态地电压信号。两种原理互补——超声波对空气间隙放电敏感，地电波对固体绝缘内部放电更灵，结合起来判断开关柜绝缘状况，比单一手段靠谱得多。

三个外接口分别是UHF特高频接口、EXTn外部超声接口和HFCT高频互感器接口。测变压器时，外接接触式超声波传感器，吸附在变压器箱体上，通过固体传导捕捉内部放电信号；测GIS时，换上特高频传感器，靠近绝缘盆或观察窗，接收300-3000MHz的超高频电磁波；测电缆时，高频互感器卡在接地引下线上，检测脉冲电流信号；测架空线路和绝缘子时，聚波器指向试品，远距离接收超声波能量。传感器即插即用，手机APP上点一下通道切换，对应传感器的参数和量程自动加载，不用手动设置。

手机APP实时出图谱，PRPD/PRPS一眼看出放电类型

传统局放检测仪的屏幕小、分辨率低，图谱显示模糊，判断放电类型主要靠经验。LDJF-701多功能局部放电检测仪把显示和分析交给了手机——6寸HD高清屏，720×1480分辨率，PRPD二维相位图谱、PRPS三维脉冲序列图谱、时域波形、直方图、飞行时间图，各种分析工具一目了然。图谱建立需要同步信号，仪器支持内同步和外同步两种模式，无论现场有没有外接同步源，都能获得稳定的放电相位信息。

最实用的是自动分析诊断功能。测试过程中，APP根据检测到的数据实时展示分析结果，提示设备是否存在局放、放电强度等级、可能的放电类型（内部放电、表面放电、悬浮电位、电晕放电、噪声）。对于开关柜的TEV检测，仪器还能自动判断放电类型，不用人为分析图谱特征。放电次数、脉冲数、有效值这些关键参数实时刷新，采集周期数默认10次（可设到30次），数据量足够支撑可靠的判断。保存数据时，文件名建议输入实际柜体编号或设备名称，方便后期按测试点文件夹归类管理。

扫码建档+人脸识别，数据管理不再乱糟糟

局放检测的数据管理 traditionally 是个老大难问题。同一台设备去年测的数据存在A电脑里，今年测的存在B仪器里，明年换人测了，历史数据找不到了。LDJF-701多功能局部放电检测仪用手机APP解决了这个痛点：测试前扫描设备二维码或RFID码，新建测试点档案，填入站点名称、设备信息，后续所有该设备的测试数据自动归到这个档案里。再次检测时，扫码后界面直接显示近30天的历史有效值， trend 一目了然。

账户管理支持人脸识别录入，不同检测人员的操作记录可以追溯。数据导出支持U盘和蓝牙两种方式——U盘插入手机后，检测报告自动导出到指定目录；蓝牙传输可以把数据分享到其他手机或电脑（暂不支持苹果设备）。128GB存储容量，8GB内存，8000mAh电池续航约6小时，对于一天的现场检测任务来说绰绰有余。关机充电更快，这个细节对于赶时间的班组很实用。

超声波环境值先测，排除干扰再干活

局放检测最怕干扰。开关柜旁边闪烁的日光灯、超声波驱鼠器、运行中的风机，都会产生超声波噪声；电焊机、变频器、对讲机、无线广播站则会产生TEV射频干扰。LDJF-701多功能局部放电检测仪的操作规范要求：测试前先测环境值，判断干扰水平。超声波环境值如果超过10dBuV，建议排除干扰源或改用TEV方式；TEV背景读数大于20dB时，说明外部噪声可能掩盖真实放电信号，需要消除干扰后再测。

这种"先摸底再干活"的流程，避免了测出来的数据全是干扰、回头重测的尴尬。仪器还提供监听耳机功能，超声波信号经过数字滤波转换成可听见的声音，检测人员可以"听"到柜内的放电声响，辅助判断放电位置和强度。接触式超声波传感器灵敏度非常高，测试时不能碰撞或敲击，这一点在说明书中反复强调，因为传感器一旦损坏就是永久性的，更换成本不低。

局放不是小问题，从轻微放电到绝缘击穿可能就几个月

局部放电是高压设备绝缘劣化的早期信号。开关柜里的绝缘件老化、变压器绕组匝间短路、GIS气室内部金属毛刺、电缆接头制作不良，这些缺陷在初期往往表现为轻微的局部放电，设备还能正常运行。但如果不及时发现和处理，放电会逐渐发展，绝缘材料在电、热、化学作用下加速劣化，最终可能导致绝缘击穿、短路爆炸。很多停电事故回头看，都能在早期的局放检测数据里找到蛛丝马迹。

LDJF-701多功能局部放电检测仪的价值，就在于把局放检测从"年度例行检查"变成了"日常状态监测"。仪器小巧便携，一个人就能操作，检测一个开关柜几分钟就能完成，不需要停电、不需要复杂的接线。对于供电公司运维班组、电厂电气检修班、大型工矿企业的高压设备管理来说，这种高频次、低成本的带电检测，能在缺陷萌芽阶段就发现问题，为计划检修争取时间窗口，避免非计划停电造成的损失。

仪器符合DL/T 500-2009、GB/T 4208-2008等多项国家标准，电磁兼容性经过静电放电、浪涌、射频辐射、快速瞬变脉冲群等严格测试，在变电站强电磁环境下稳定工作。使用温度-20℃到50℃，湿度20%-85%RH，南方湿热和北方严寒都能适应。

开云kaiyun登录入口在局部放电检测领域积累了深厚的技术经验，LDJF-701多功能局部放电检测仪是其在带电检测方向上的集成化产品。从超声波到地电波，从特高频到高频电流，从开关柜到GIS，从变压器到电缆，一台主机配多种传感器，一个APP管所有数据，把局放检测的门槛降下来了、效率提上去了、数据管起来了。对于正在推进状态检修、智能运维的供电企业和大型用电单位，这种"一机通吃"的检测方案，比传统"一设备一仪器"的模式更贴合实际需求。

如果您的班组还在为局放检测带一堆仪器、数据管理混乱、报告整理费时发愁，不妨了解一下LDJF-701多功能局部放电检测仪。有时候，检测效率的提升不是靠人跑得更勤快，而是靠工具设计得更聪明。一台能测多种设备、能出多种图谱、能管历史数据的局放检测仪，能让同样的巡检时间覆盖更多设备，能让同样的检测人员做出更准确的判断——对于一年要检测成百上千台高压设备的班组来说，这笔账怎么算都是划算的。
