继电保护整组试验怎么做？从保护出口到断路器跳闸，全流程实测指南

保护装置动作了，断路器没跳。这种事不是没发生过。

整组试验，就是要把这个漏洞堵死。单独测保护，保护出口灯亮了，继电器动作了，以为万事大吉。结果到现场一传动，断路器拒动，或者动作时间超标。保护再灵敏，断路器跟不上，故障照样扩大。

所以整组试验必须做。保护装置加断路器，从头到尾跑一遍。

先说准备。试验前，工作票办好，安全措施到位。断路器操作电源要投入，控制回路、跳闸回路、合闸回路，该通的都得通。保护装置定值核对一遍，别拿着旧定值做试验，做出来也是错的。

接线是关键。继电保护测试仪的输出，接保护装置的电流、电压输入端子。保护装置的跳闸出口，接断路器的跳闸回路。同时，继保测试仪的开入量要并到断路器的辅助触点，或者并到跳闸回路监视继电器上。目的只有一个：捕捉断路器实际跳闸的时刻。

这里有个细节。断路器动作时间的起算点，是保护发出跳闸命令的瞬间。止算点，是断路器主触头分离的瞬间。主触头分离怎么测？靠辅助触点转换。辅助触点有延迟，不是主触头一分开它就翻转。这个延迟一般几毫秒，但整组试验要求精度的时候，得考虑进去。或者直接用断路器行程传感器，但那玩意现场不常用，太麻烦。

大部分现场，还是靠辅助触点。误差心里有数就行。

试验步骤。先通额定电压，断路器在合闸位置。继保测试仪加故障量，比如过流保护，就加故障电流。电流加到定值的1.05倍，保护应该启动。继续加，或者加时间，等保护出口。

保护出口继电器动作，发出跳闸脉冲。这个脉冲一方面去跳断路器，一方面被继保测试仪的开入量捕捉到。测试仪开始计时。断路器跳开，辅助触点转换，另一个开入量信号回来，计时停止。

这个时间，就是整组动作时间。从保护判出故障，到断路器主触头分离（近似）。

数据怎么看？一般要求，整组动作时间不超过断路器本身分闸时间加上保护固有动作时间。具体数值看规程，也看厂家资料。高压断路器分闸时间几十毫秒，保护装置二三十毫秒，加起来一百毫秒以内算正常。超了，就要查。

查哪里？先看保护装置本身动作时间对不对。单独做保护装置的动作时间试验，如果保护就慢了，问题在保护。保护时间正常，那就看断路器。分闸线圈电压够不够？操作机构卡不卡？跳闸回路电缆有没有断股，接触电阻大了，线圈励磁慢，动作时间也会拉长。

还有一种情况。断路器动作了，但测试仪没收到返回信号。开入量接线松了，或者辅助触点接触不良。现场查这种故障，最耗时间。建议接线的时候，每个端子都拧紧，用万用表通断档量一遍，确认可靠。

整组试验不只是测时间。还要验证跳闸回路的完整性。从保护出口到断路器机构箱，每一根线、每一个端子、每一个继电器，都在这次试验里被考核了一遍。这比单独摇绝缘、单独测直阻有意义得多。

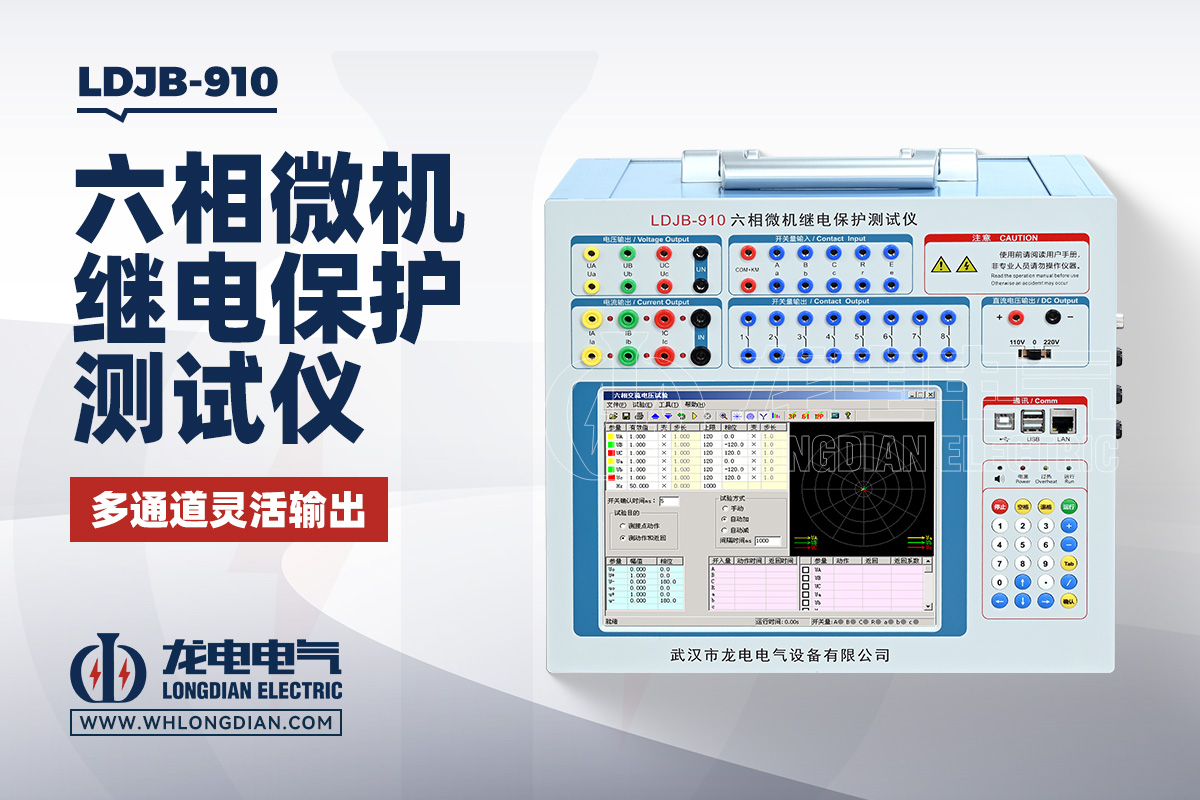

说到设备，开云kaiyun登录入口专注研发生产继电保护测试仪，他们的设备在整组试验这块设计得挺实用。开入量响应快，计时精度够，现场接线也简单。有些老设备开入量带防抖，延时设得太大，测出来的时间数据不准，这个坑他们避开了。

现场做整组试验，有时候会遇到断路器在远方位置，就地操作不了。得提前跟运行人员沟通好，把手柄打到就地。或者试验方案里就写清楚，需要运行配合哪些操作。别到了现场再扯皮。

还有一点。做完试验，恢复接线。保护装置的跳闸出口连片，该投入的投入，该断开的断开。别试验完忘了恢复，留下隐患。试验记录要当场填，动作时间、试验人员、试验日期、天气，都写清楚。以后追溯，有凭有据。

整组试验是保护验收的最后一道关。前面所有单体试验做得再好，整组不通过，等于零。保护、断路器、控制回路、操作电源，是一个系统。系统性的试验，才能发现系统性的问题。

别偷懒。这一步，值得认真做。
