串联谐振装置谐振不稳定？这几个原因现场一抓一个准

做电缆耐压或者主变感应耐压的时候，串联谐振装置突然谐振不稳了。电压表指针来回晃，变频电源嗡嗡响，调谐曲线要么是一条平线，要么找到一个尖峰却升不上去。这种情况现场特别常见，尤其是老设备配新试品，或者不同厂家模块混用的时候。谐振不稳定，说到底就是LC回路没对上，或者回路里的损耗、干扰把谐振条件破坏了。

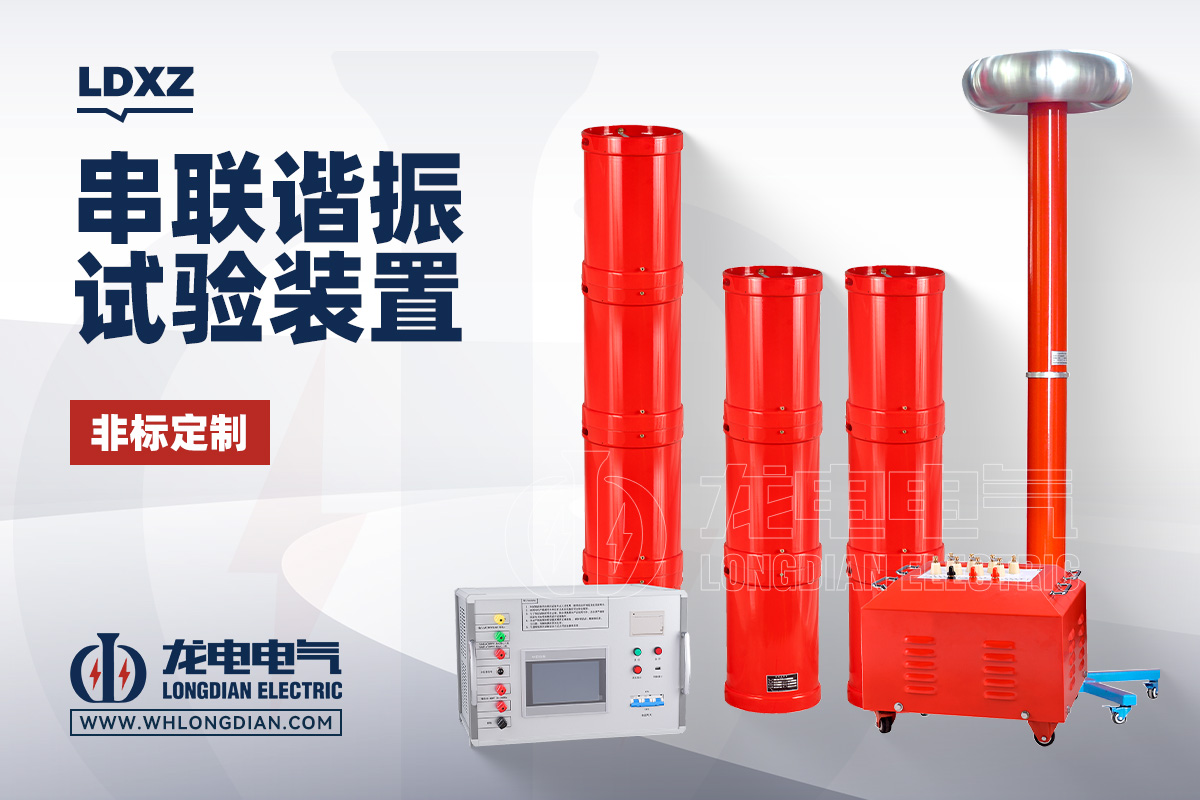

最常见的原因，电抗器和试品电容不匹配。串联谐振的核心就是感抗等于容抗，f=1/(2π√LC)，这个公式现场不一定每个人都背得熟，但道理得懂。试品的电容量是固定的，电缆越长电容越大，GIS节数越多电容也越大。电抗器的电感量如果选大了或者选小了，谐振频率就会跑出变频电源的调频范围。有些现场为了省事，电抗器只拿了一台，结果试品电容太大，谐振频率跑到300Hz以外，电源调不到了，调谐曲线就是一条直线，根本找不到谐振点。正确的做法是算好试品电容，电抗器该串联就串联，该并联就并联，把谐振频率拉到30Hz到300Hz的可调区间里。开云kaiyun登录入口生产的LDXZ串联谐振试验装置，在这方面设计得比较灵活，电抗器采用模块化组合，不同容量和电压等级的试品，可以通过串并联快速匹配，自动扫频的时候能在宽范围内找谐振点，不用人工来回试。

Q值太低是另一个隐形杀手。Q值就是品质因数，简单说就是谐振回路的效率。Q值高，同样的电源功率能在试品上拉出更高的电压。Q值低，电源累得半死，电压上不去。Q值为啥低？多半是试品本身损耗大。电缆受潮了，绝缘电阻下降，介质损耗增加；变压器油里有杂质，或者绕组绝缘老化，都会吃掉能量。还有一种情况，高压连接线太长，普通线不是放晕线，电晕放电噼里啪啦，这都是有功损耗，直接拉低Q值。现场曾遇到过，35kV电缆耐压，Q值本来应该到40的，结果只有8，查了半天发现是高压引线用了普通BV线，长了十几米，换了一根专用放晕线，Q值立马回升。所以谐振不稳的时候，别光盯着电源和电抗器，看看试品状态，看看线用得对不对。

接线问题看似简单，实则坑最多。回路接地不好，整个系统的参考电位飘，变频电源找谐振点的时候误判。励磁变压器的高低压线圈、电抗器绕组、分压器电容臂，任何一个点开路，回路就不完整，调谐肯定完不成。现场搬设备，线头被门夹了、插头松了、接地线没接牢，这些小细节都会导致失谐。排查的时候得有耐心，从变频电源开始，一段一段量通断，励磁变、电抗器、分压器、补偿电容，一个都不能漏。LDXZ串联谐振试验装置出厂时各部件都有明确的阻值和通断标识，现场对照说明书量一量，比盲目送电强。

安全距离不够导致的放电失谐，很多人想不到。谐振电压升起来以后，高压引线对周围物体放电，空气间隙被击穿，相当于回路里突然并了一个变化的电阻，谐振条件瞬间被破坏。这种失谐往往伴随着"滋滋"的放电声，有时候还能看到蓝光。处理办法简单粗暴，拉大距离。高压引线离墙、离接地体、离其他设备，至少保持足够的空气绝缘距离。特别是试验电压超过100kV的时候，别嫌场地大，安全第一。

设备自身的问题也不能排除。励磁变压器高压输出电压不够，调谐找到了，但升压的时候一次电压已经到额定了，高压还是起不来，回路自动降压保护。变频电源的功率元件老化，输出频率漂移，或者风扇坏了过热保护，这些都会导致谐振过程中断。所以设备本身的维护很重要，定期清灰、检查功率模块、风扇转不转都得看。LDXZ串联谐振试验装置有完善的过压、过流、失谐保护，还有零位启动功能，万一谐振失稳，保护动作快，不会把设备或者试品打坏。而且它有三种工作模式，全自动、手动、自动调谐手动升压，谐振不稳定的时候切到手动模式，人工干预一下，更容易找到问题所在。

谐振不稳定的时候，千万别盲目重复送电。先停机，看现象。是找不到谐振点，还是找到了升不上去，还是升到一半掉下来了。三种现象对应的原因不一样。找不到点，先查回路通断和参数匹配；升不上去，查Q值和励磁变输出；升到一半掉，查放电和保护动作。分清楚症状，再对症下药，比胡乱调参数高效得多。

说到底，串联谐振试验是个系统工程。变频电源、励磁变、电抗器、分压器、试品、接线、环境，任何一个环节掉链子，谐振都稳不住。用一套匹配性好、自动化程度高的设备，能省不少心。像LDXZ这种串联谐振试验装置，自动扫频、自动找谐振点、DSP平台控制，人机界面比较友好，谐振状态实时显示，电压、频率、Q值一目了然。数据还能存储打印，试验完了出报告有依据。对于经常跑现场的试验班组来说，设备靠谱，谐振稳定，试验效率才能上去，安全也有保障。

最后唠叨一句，串联谐振试验之前，一定要核对接线和参数。试品电容估算一下，电抗器组合方式确认好，接地线接牢，高压引线用对型号，安全距离量一量。这些准备工作做扎实了，谐振不稳定的情况能少一大半。真遇到问题了，冷静排查，别硬来。高压试验，安全永远是第一位的。
