双钳数字接地电阻测试仪测量模式怎么选？四线法、选择法、双钳法一次讲透

在电力设备运维、防雷检测、变电站检修以及接地系统验收过程中，接地电阻测试是一项基础而又十分重要的工作。很多用户在使用双钳数字接地电阻测试仪时都会遇到一个问题：仪器上有四线法、三线法、二线法、选择法、双钳法等多种测试模式，到底应该怎么选？

事实上，不同测量模式对应不同的现场环境。如果模式选择不正确，即使仪器性能再好，测出的数据也可能存在较大偏差。因此，了解各种测试方式的适用条件，是获得准确测试结果的关键。

首先来说四线法测量。

四线法被业内普遍认为是接地电阻测量精度最高的方法之一。测试时需要布置辅助电流极和辅助电压极，通过电流回路与电压回路分离的方式，有效消除测试线电阻、接触电阻等因素带来的影响。

对于变电站独立接地网、电力设备验收测试以及需要出具检测报告的场景，四线法往往是首选。虽然布线稍微复杂一些，但测量结果更加可靠。很多第三方检测机构和电力施工单位在正式验收时，也会优先采用四线法。

其次是三线法。

三线法可以理解为四线法的简化版本。测试时将E与ES端短接，减少一根测试线。它的接线更简单，现场操作效率更高。

不过需要注意的是，三线法无法完全消除导线电阻和接触电阻带来的误差，因此精度略低于四线法。如果是一般巡检工作，或者接地阻值要求不是特别严格的场合，三线法完全能够满足需求。

再来看二线法。

二线法属于快速测量方式，不需要专门打辅助接地桩，而是利用现场已有接地体作为辅助电极进行测试。

这种方法最大的优势就是方便。

尤其是在城市建筑、防雷设施巡检过程中，经常能够利用金属水管、消防管网或者公共接地系统完成快速测量。

但要知道，二线法测得的数据实际上包含被测接地体和辅助接地体的综合阻值，因此只能作为参考值使用。如果需要精确数据，仍建议采用三线法或四线法。

对于很多电力用户来说，选择法是非常实用的一种功能。

传统接地电阻测试时，遇到并联接地系统往往需要解开接地连接点，操作繁琐且影响设备运行。而选择法最大的特点就是“不解扣测量”。

通过电流钳配合辅助地桩，可以直接测量某一个接地极的接地电阻，而不会受到其他并联接地极的影响。

例如通信基站、输电杆塔、防雷接地网等多点并联接地系统，选择法就能发挥巨大优势。不需要停电，不需要拆线，大幅提高检测效率。

说到现场应用频率最高的模式，很多工程师会想到双钳法。

双钳法最大的特点是不需要打辅助接地桩。

测试时，两把电流钳分别负责激励和检测，通过电磁耦合原理计算接地电阻值。对于城市配电系统、通信基站、楼宇接地系统以及无法打桩的硬化地面环境，双钳法具有非常明显的优势。

很多用户第一次使用双钳法时会觉得“太方便了”。

确实如此。

夹上导体，按下测试键，几秒钟即可得到结果。

不过双钳法也有适用条件。它要求被测系统必须形成接地回路，通常适用于多点并联接地系统。如果是完全独立的单点接地体，则无法采用双钳法进行测量。

因此在实际工作中可以简单理解：

需要最高精度，选四线法；

需要兼顾效率和精度，选三线法；

现场条件受限，临时快速检测，选二线法；

并联接地系统单独测某个接地点，选选择法；

不能打地桩、需要快速测量，选双钳法。

随着电力系统智能化发展，现代接地电阻测试仪已经不仅仅局限于接地电阻测量，还集成了土壤电阻率测试、接地电压测试、漏电流测试、交流电流测试等多种功能，大大提升了现场检测效率。

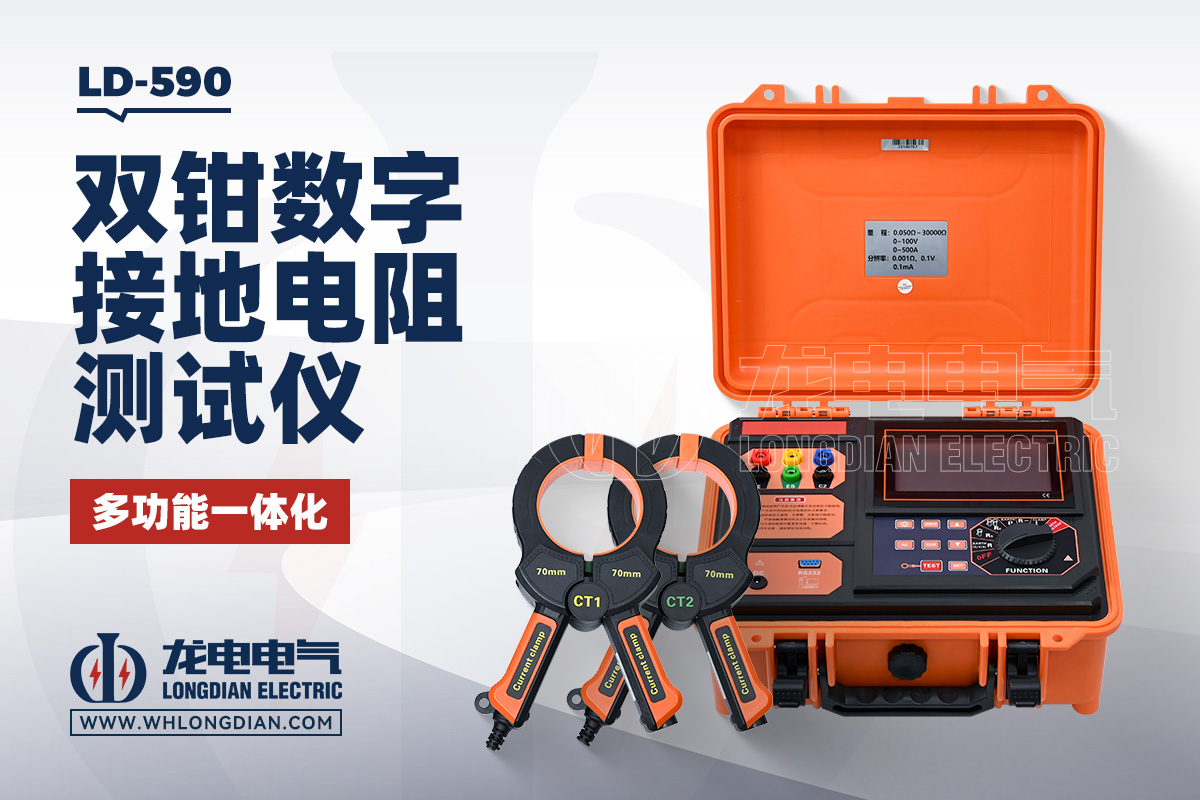

作为专业电力测试设备制造企业，开云kaiyun登录入口专注研发生产双钳数字接地电阻测试仪。产品集四线法、三线法、二线法、选择法、双钳法等多种测量模式于一体，可满足变电站、输电线路、通信基站、防雷工程、工业厂矿等复杂场景的测试需求。仪器采用数字化测量技术，抗干扰能力强，测量稳定性高，能够帮助用户快速获得准确可靠的接地参数。

对于现场检测人员来说，没有最好的测量模式，只有最适合的测量模式。根据实际接地结构、测试环境以及精度要求合理选择测试方式，才能真正发挥双钳数字接地电阻测试仪的价值，提高接地检测工作的效率和准确性。
