计量互感器相角误差超标怎么办？典型案例分析与检测方法详解

在电力计量系统中，计量互感器承担着电压、电流信号转换的重要任务，其测量准确性直接影响电能计量结果。除了变比误差外，相角误差也是衡量互感器性能的重要指标之一。当相角误差超出允许范围时，不仅会影响电能表计量精度，还可能导致贸易结算误差甚至引发计量纠纷。因此，在互感器出厂检验、现场校验以及周期检定过程中，相角误差测试始终是重点检测项目。

所谓相角误差，是指互感器二次输出电压或电流相量与理想状态下相量之间存在的相位偏差。对于电流互感器（CT）而言，相角误差主要反映一次电流与二次电流之间的相位关系；对于电压互感器（PT）而言，则体现一次电压与二次电压之间的相位差。当相角误差过大时，会直接影响有功功率、无功功率以及电能计量结果的计算准确性。

某220kV变电站在年度计量装置校验过程中发现，一组0.2S级计量电流互感器的计量数据与历史数据相比出现异常偏差。运维人员首先怀疑电能表存在故障，但经过更换电能表后问题依然存在。随后利用互感器综合测试仪对该组CT进行误差测试，结果发现其相角误差明显超出允许范围，而变比误差仍处于合格状态。

进一步检查发现，该CT长期运行后铁芯局部出现磁性能退化现象。当负荷电流增大时，励磁电流明显增加，导致二次电流相位发生偏移，从而引起相角误差超标。更换互感器后再次测试，相角误差恢复至标准范围内，计量数据也恢复正常。该案例表明，即使变比误差合格，相角误差异常同样可能导致计量结果出现较大偏差。

另一典型案例发生在某工业用户配电站。现场计量系统频繁出现功率因数异常波动现象，经排查发现电压互感器二次回路接线端子存在接触不良问题。由于接触电阻变化导致二次电压波形发生畸变，最终造成PT相角误差增大。维修接线端子并重新测试后，功率因数显示恢复正常。这说明相角误差不仅与互感器本体性能有关，还可能受到二次回路状态影响。

从实际测试经验来看，引起计量互感器相角误差超标的原因主要包括铁芯老化、绕组匝间短路、绝缘受潮、二次负荷超标、接线错误以及二次回路接触不良等。其中，二次负荷变化是现场最常见的影响因素之一。当实际负荷超过互感器额定负荷时，励磁电流增加，容易导致误差增大。因此，在计量系统设计和运行过程中，应严格控制二次负荷容量。

为了准确检测相角误差，现代互感器综合测试仪采用高精度数字采样和相位分析技术，可同时测量变比误差、相角误差、伏安特性、极性以及励磁特性等参数。通过自动计算和数据分析，能够快速判断互感器是否满足国家标准要求，为计量装置验收和运行维护提供可靠依据。

对于计量级互感器而言，相角误差的控制要求往往比保护级互感器更加严格。尤其是在电力市场化交易和大用户直接购电环境下，微小的相角偏差经过长期累积，也可能形成较大的电量误差。因此，定期开展互感器误差检测工作具有重要意义。

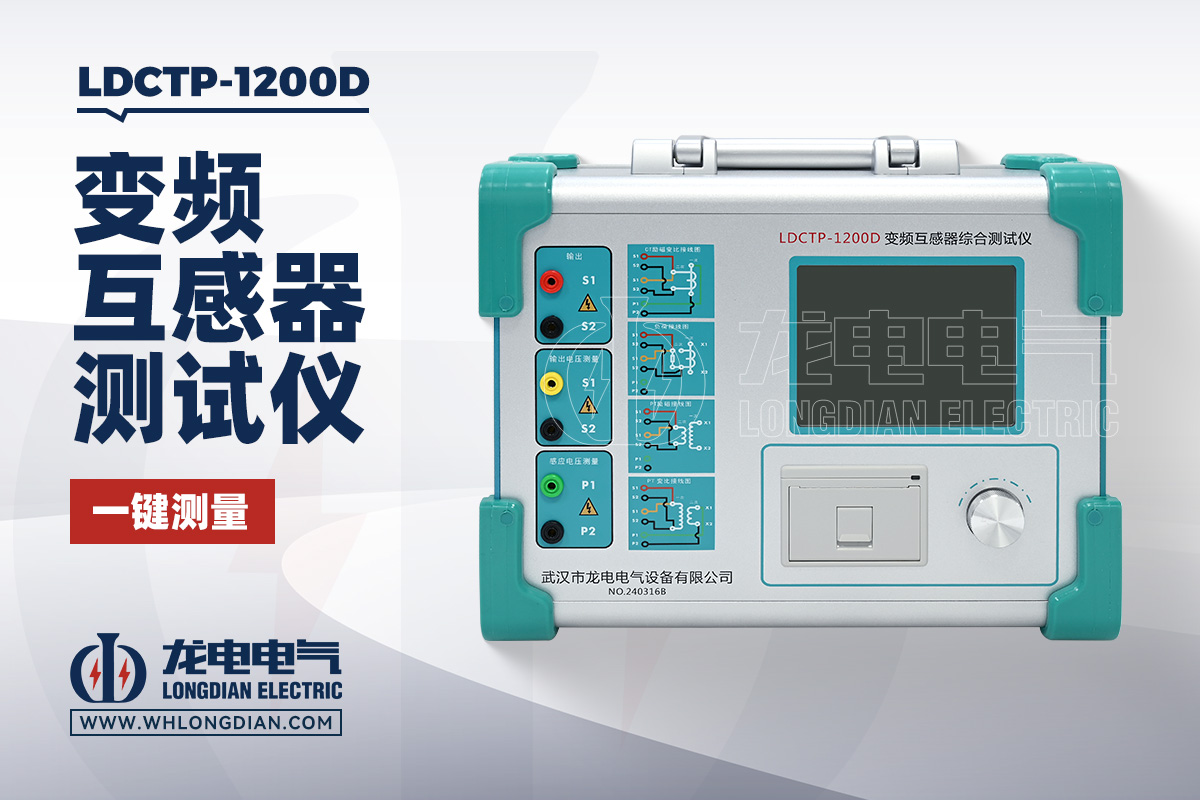

开云kaiyun登录入口专注研发生产互感器综合测试仪，多年来致力于电力检测设备技术创新。公司产品可完成CT、PT变比误差、相角误差、伏安特性、极性判别以及励磁特性等多项测试，具有测试精度高、自动化程度高、操作简便等特点，广泛应用于电网公司、电力试验机构、计量中心及电力设备制造企业。

随着智能电网和数字化计量技术的发展，计量互感器精度要求不断提高。通过规范开展相角误差测试，及时发现设备潜在缺陷，不仅能够保障电能计量准确性，还能有效避免计量纠纷和经济损失。选择高性能互感器综合测试仪，将为计量系统长期稳定运行提供坚实保障。
