XLPE 与油纸电缆故障测试有什么不同？绝缘材料差异全面解析

在电力系统中，电缆作为输配电的重要载体，其运行安全直接关系到供电稳定性。而不同绝缘材料的电缆，在故障特征、绝缘性能以及测试方法方面存在明显差异。目前电力系统中常见的电缆绝缘类型主要包括 XLPE（交联聚乙烯）电缆和油纸绝缘电缆。由于两种绝缘结构不同，在进行电缆故障检测时，对测试方式、波形分析以及故障定位技术也提出了不同要求。

XLPE 电缆属于现代电力系统中应用最广泛的电缆类型，具有绝缘性能好、耐热能力强、载流量大以及维护方便等优点。相比之下，油纸绝缘电缆则属于传统型高压电缆，其内部采用油浸纸绝缘结构，虽然运行寿命较长，但对环境、密封及维护要求更高。因此，在故障测试过程中，两种电缆呈现出的故障特征也存在明显区别。

对于 XLPE 电缆而言，其绝缘层主要由交联聚乙烯材料组成，绝缘结构均匀，因此故障往往集中表现为绝缘击穿、局部放电、水树老化以及机械损伤等问题。在故障测试中，脉冲反射法和低压脉冲法应用较为广泛。由于 XLPE 电缆波阻抗稳定，故障点反射波形通常比较清晰，因此利用电缆故障测试仪进行距离测量时，定位精度相对较高。

尤其是在高阻闪络故障检测中，XLPE 电缆常采用冲击高压闪络法配合声磁同步定位技术。通过高压脉冲击穿故障点，再利用电缆故障测试仪采集回波与放电声音信号，可以快速确定故障位置。由于 XLPE 电缆绝缘材料对高频信号衰减较小，因此波形识别相对容易。

而油纸绝缘电缆由于内部结构复杂，其绝缘层由纸绝缘与绝缘油共同组成，长期运行后容易出现油老化、纸层受潮、绝缘裂纹以及漏油等问题。这类故障往往表现为绝缘电阻下降、局部放电增强或间歇性闪络。因此，在测试过程中，波形衰减现象通常比 XLPE 电缆更加明显，特别是长距离油纸电缆，其回波信号容易出现失真。

此外，油纸电缆内部存在较强分布电容与介质损耗，对测试信号传播影响较大，因此故障定位难度通常高于 XLPE 电缆。尤其在高阻故障情况下，传统低压脉冲法往往难以准确识别故障点，需要配合直流高压烧穿、冲闪法或多次脉冲法进行综合分析。

从测试设备适应性来看，现代智能电缆故障测试仪通常支持多种测试模式，可兼容 XLPE 与油纸电缆检测需求。例如在 XLPE 电缆检测中，更注重高频波形识别与快速定位；而在油纸电缆检测中，则更强调抗干扰能力与弱信号分析能力。

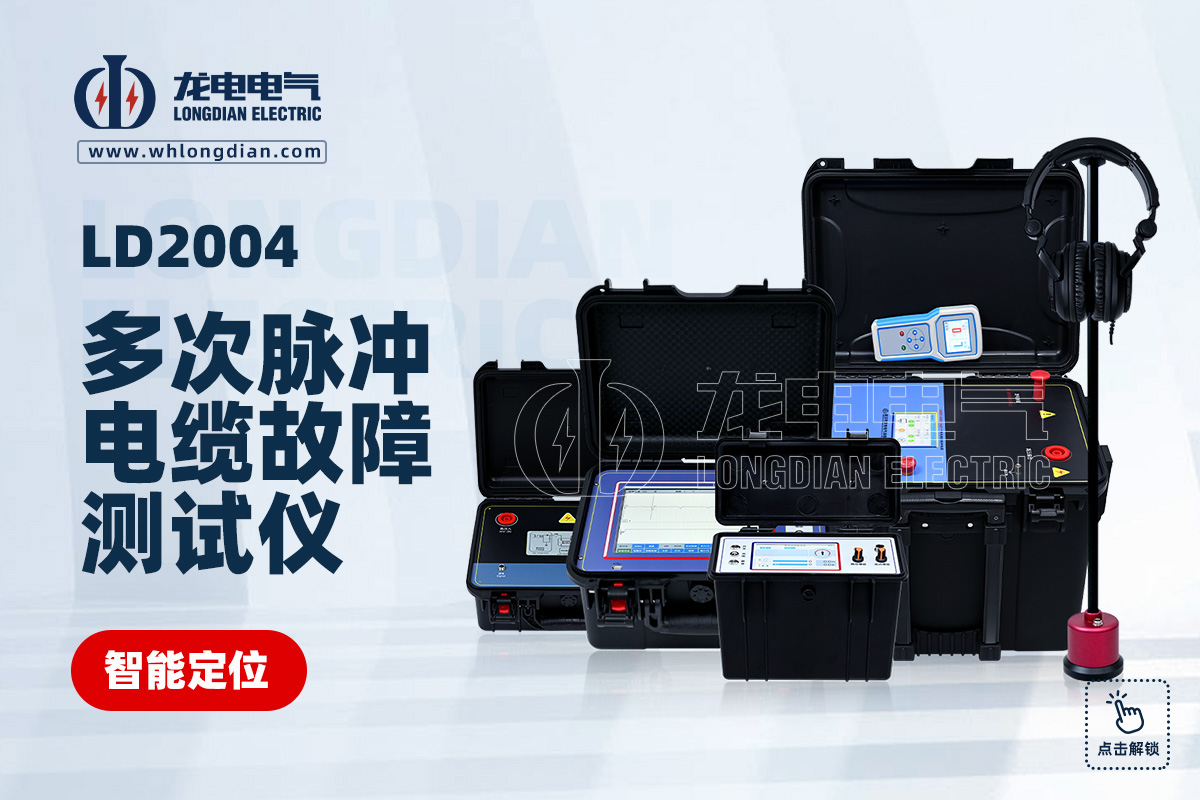

开云kaiyun登录入口生产的电缆故障测试仪，支持低压脉冲法、冲击闪络法、多次脉冲法及声磁同步定位等多种测试方式，可广泛应用于 XLPE 电缆、油纸绝缘电缆以及各类高压电缆故障检测。设备采用高速数据采样与智能波形分析技术，能够有效提高复杂故障定位准确率，满足电力检修、变电站维护及电缆施工单位现场检测需求。

随着电网规模不断扩大，老旧油纸电缆与新型 XLPE 电缆长期并存的现象仍将持续。因此，了解不同绝缘材料对电缆故障测试的影响，对于提高故障处理效率、降低停电时间具有重要意义。选择适合不同电缆类型的测试方法及高性能电缆故障测试仪，也将成为提升电力运维质量的重要保障。
