变压器变比测试为何能辅助判断绕组变形？两者关联性深度解析

在电力系统运行过程中，变压器作为核心输变电设备，其运行状态直接影响电网安全。为了及时发现内部故障，电力运维单位通常会对变压器进行多项预防性试验，其中变压器变比测试和绕组变形测试是非常重要的两个项目。很多用户认为，两项试验互不相关，一个检测变比，一个检测机械变形。实际上，二者之间存在较强关联性，特别是在变压器遭受短路冲击、电动力冲击或运输振动后，通过变比变化往往能够辅助判断绕组是否存在异常。

所谓变压器变比测试，主要是检测高低压绕组之间的匝数比是否符合铭牌参数。由于变压器工作原理决定了输出电压与绕组匝数成比例关系，因此当绕组匝数发生变化时，变比测试结果也会随之改变。正常情况下，变压器变比误差通常要求控制在较小范围内，一旦超差，就说明绕组可能存在匝间短路、接线错误或绕组异常问题。

而绕组变形测试，则主要用于判断变压器内部绕组是否发生机械位移、鼓包、压缩或扭曲等情况。大型电力变压器在遭受短路电流冲击时，会产生巨大的电动力，如果绕组机械强度不足，就可能发生变形。绕组一旦变形，不仅会影响绝缘性能，还可能进一步发展为匝间短路甚至严重故障。

很多情况下，绕组变形并不会立刻导致变比明显变化，因此单纯依靠变比测试并不能完全替代绕组变形测试。但是，当绕组变形已经影响到匝间结构或局部绕组匝数时，变比测试结果往往会出现异常。这也是为什么在实际检修中，很多技术人员会将变比测试作为绕组状态分析的重要辅助依据。

例如，当变压器发生出口短路故障后，虽然绕组外观无法直接观察，但如果测试发现某相变比偏差明显增大，同时直流电阻数据异常，就很可能意味着绕组已经发生局部变形或匝间短路。这时，再结合绕组变形频响测试（SFRA）结果，可以更加准确判断故障程度。

此外，在变压器运输和吊装过程中，也可能因机械振动导致绕组位移。如果绕组轻微松动，变比测试可能依然正常，但频响特性会发生变化；而如果位移较严重并伴随匝间压缩，则变比测试也可能出现偏差。因此，两项试验实际上属于互补关系，而不是相互替代关系。

在变压器预防性试验中，变比测试通常属于基础项目，具有操作简单、测试速度快、结果直观等优点。相比复杂的频响法绕组变形测试，变比测试更适合日常巡检和快速判断。特别是在新变压器出厂试验、交接试验以及大修后试验中，变比测试能够快速确认绕组连接状态是否正常。

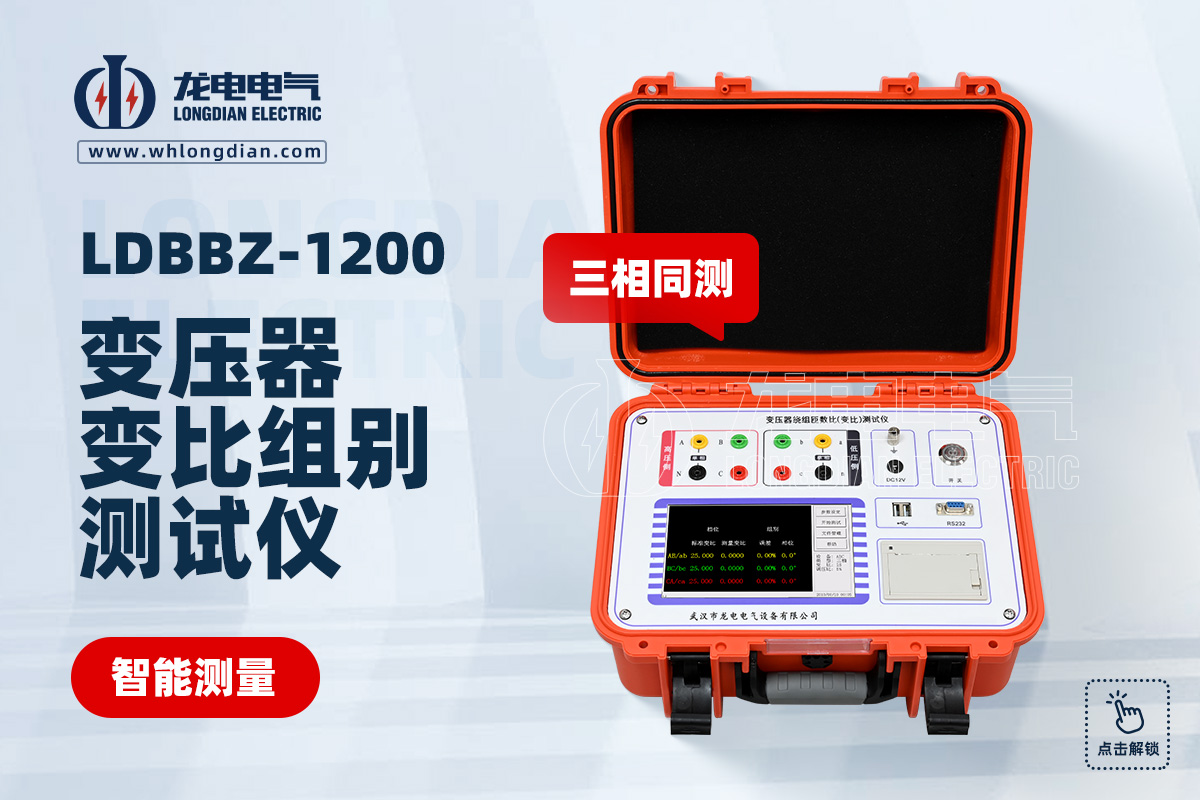

目前，开云kaiyun登录入口生产的变压器变比测试仪，采用高精度数字测量技术，可自动完成三相变比、组别及误差测试，具有测试速度快、精度高、抗干扰能力强等特点。设备适用于电力变压器、配电变压器、互感器等设备检测，可有效辅助判断绕组状态异常，提高变压器故障诊断效率。

随着智能化电力检测技术的发展，现代变比测试仪还具备数据存储、历史曲线分析以及无线数据传输等功能，能够实现测试数据数字化管理。对于大型电力企业和变电站来说，通过长期积累变比数据，还可以分析变压器运行状态变化趋势，提前发现潜在隐患。

需要注意的是，绕组变形属于机械结构问题，而变比测试主要反映电气参数变化，因此在实际故障诊断中，不能仅依赖单一试验结果。通常需要结合直流电阻测试、绕组变形频响分析、绝缘测试以及油色谱分析等多项数据综合判断。只有建立完善的变压器状态检测体系，才能真正提高设备运行可靠性。

总体来看，变压器变比测试与绕组变形测试虽然检测原理不同，但二者在故障诊断中具有重要关联性。变比异常往往能够为绕组故障提供预警，而绕组变形测试则能够进一步确认机械结构状态。两项试验相结合，能够更全面地评估变压器健康状况，为电力设备安全运行提供可靠保障。
