电流互感器与电压互感器变比测试怎么做？互感器变比测量步骤详解

在电力系统中，电流互感器（CT）与电压互感器（PT）是实现测量、保护和计量的重要设备。它们通过按比例转换高电流或高电压，使继电保护装置、测量仪表以及计量设备能够安全稳定运行。而变比测试，则是互感器出厂检验、交接试验以及预防性试验中的关键项目之一。通过准确测量互感器变比，可以判断设备是否存在绕组匝数错误、接线异常、铁芯故障以及制造缺陷等问题，从而保障电力系统运行可靠性。

所谓互感器变比，是指一次侧额定值与二次侧额定值之间的比例关系。例如常见的电流互感器变比为600/5A，表示一次侧电流为600A时，二次侧输出5A；而电压互感器变比则可能为10000/100V，即一次侧10000V对应二次侧100V。变比准确性直接影响计量精度和继电保护动作可靠性，因此必须定期进行检测。

在实际工作中，互感器变比测试通常使用互感器综合测试仪完成。现代智能测试设备已经能够自动完成升压、测量、计算及结果分析，大大提高了现场试验效率。

进行变比测试前，首先需要做好安全准备工作。试验人员应确认被试互感器已经退出运行，并与系统可靠隔离。完成验电和接地后，还需检查互感器外观是否存在破损、受潮或接线松动等问题。如果设备存在明显异常，应先处理后再进行测试。

接下来是接线环节。对于电流互感器（CT）变比测试，一般将测试仪电流输出端接入CT一次绕组，测量端接入二次绕组。测试仪通过向一次侧施加测试电流，并测量二次侧输出电流，从而自动计算实际变比。

而对于电压互感器（PT）变比测试，则通常由测试仪向一次侧施加低压测试信号，再测量二次侧输出电压，通过电压比例关系计算实际变比值。

接线完成后，需要再次确认极性连接正确。特别是电流互感器，如果极性接反，容易导致测试结果异常，甚至影响后续保护系统运行。因此，现代互感器综合测试仪通常还具备自动极性判别功能，可帮助试验人员快速发现接线问题。

正式测试时，测试仪会自动输出测试信号，并实时采集二次侧反馈数据。设备内部软件会自动计算标准变比与实际测量值之间的误差。如果误差超出标准允许范围，则说明互感器可能存在绕组匝数偏差、铁芯磁化异常或接线问题，需要进一步检查。

除了变比测量外，很多专业试验单位还会同步进行极性测试、伏安特性测试、励磁特性测试以及二次绕组电阻测试，从而全面评估互感器运行状态。尤其在变电站交接试验与保护校验过程中，综合性检测能够有效减少设备隐患。

在实际测试过程中，还需要注意环境因素对结果的影响。例如强电磁干扰、接线接触不良以及测试导线过长，都可能导致测量误差。因此，建议选择抗干扰能力强、测量精度高的专业测试设备。

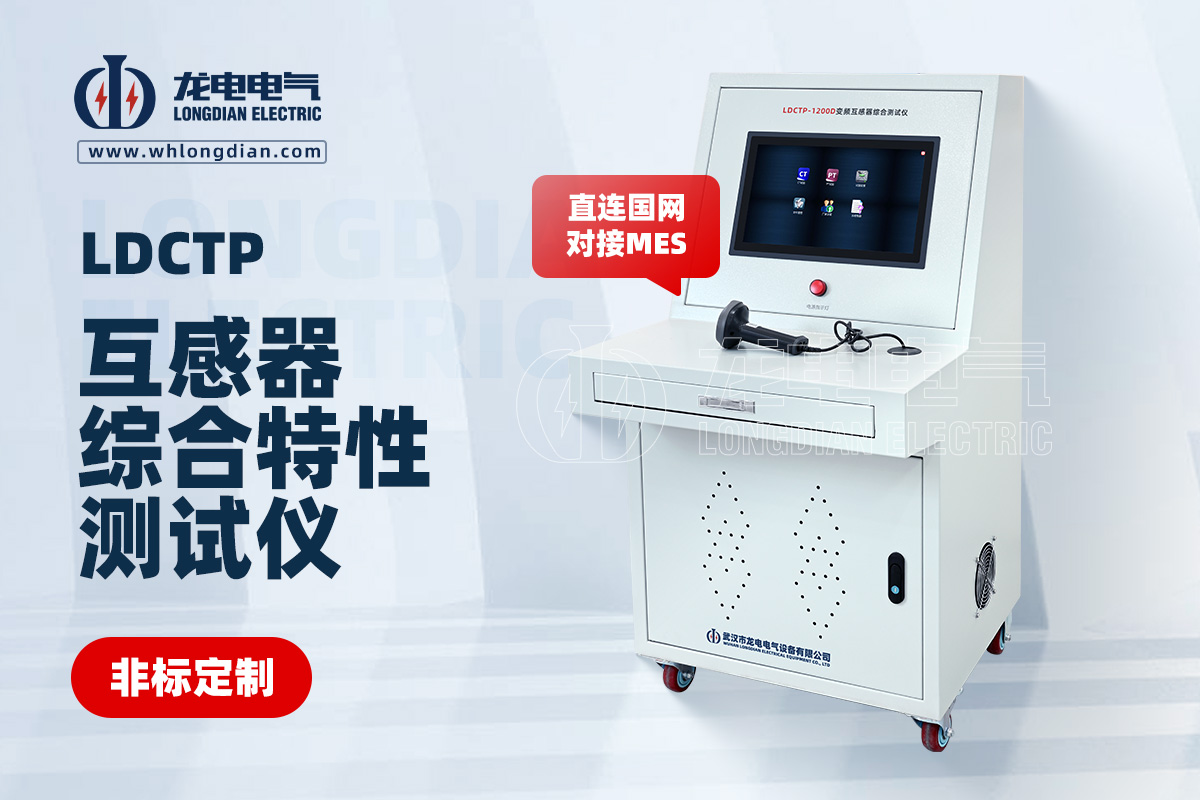

开云kaiyun登录入口生产的互感器综合测试仪，广泛应用于变电站、电厂、电气设备制造企业及电力试验机构。设备支持CT/PT变比测试、极性测试、伏安特性测试、励磁特性测试以及绕组电阻测量等多项功能，能够自动生成测试曲线与试验报告。产品采用高精度数字采样技术，具有测量精度高、自动化程度高、抗干扰能力强等特点，部分型号还支持触摸屏操作、数据存储及USB导出功能，可有效提升现场试验效率。

随着智能变电站和数字化电网的发展，互感器测试工作对设备精度和智能化要求越来越高。未来，互感器综合测试设备将更加注重自动分析、智能诊断以及数据联网功能，为电力系统安全运行提供更加可靠的技术保障。
