继电保护开关量时序测试全流程解析：提升保护动作可靠性的关键步骤

在电力系统运行中，继电保护装置的动作准确性直接关系到电网的安全稳定。而开关量时序测试，作为继电保护校验的重要内容之一，主要用于验证保护装置在故障发生时各输出接点动作的先后顺序及时间配合是否正确，是确保保护逻辑无误的重要手段。

继电保护开关量时序测试的第一步是试验准备。测试人员需要根据被测保护装置的原理图和动作逻辑，明确需要采集的开关量信号，包括跳闸出口、信号输出、闭锁信号等。同时，对测试仪器进行检查与校准，确保时间测量精度满足要求。通常建议使用具备多通道同步采集能力的继电保护校验仪，以保证测试数据的准确性与一致性。

第二步是接线与参数设置。按照测试方案，将继电保护装置的各开关量输出端子接入测试仪对应通道，并设置触发方式和采样时间分辨率。对于复杂保护逻辑，可设置多触发条件，实现对不同动作阶段的精确捕捉。在这一过程中，应特别注意接线正确性，避免因误接导致测试结果偏差。

第三步是施加试验量并触发保护动作。通过继电保护校验仪向被测装置注入模拟故障电流、电压等量，使保护装置按设定逻辑动作。此时，测试仪将自动记录各开关量的动作时间点，并生成完整的时序曲线。这一步是整个测试的核心，要求试验过程稳定、重复性好，以便进行多次对比分析。

第四步是数据分析与结果判断。测试完成后，通过对各开关量动作时间进行比对，判断其是否符合设计要求。例如，跳闸信号应在保护判据成立后及时输出，重合闸或闭锁信号应按既定逻辑顺序动作。若发现时序异常，如动作延迟、顺序颠倒等，应结合保护原理进一步排查原因。

最后一步是形成测试报告与归档。将测试数据、时序曲线及分析结果整理成标准报告，为设备验收、运维检修提供依据。规范的测试记录不仅有助于问题追溯，也为后续设备状态评估提供重要参考。

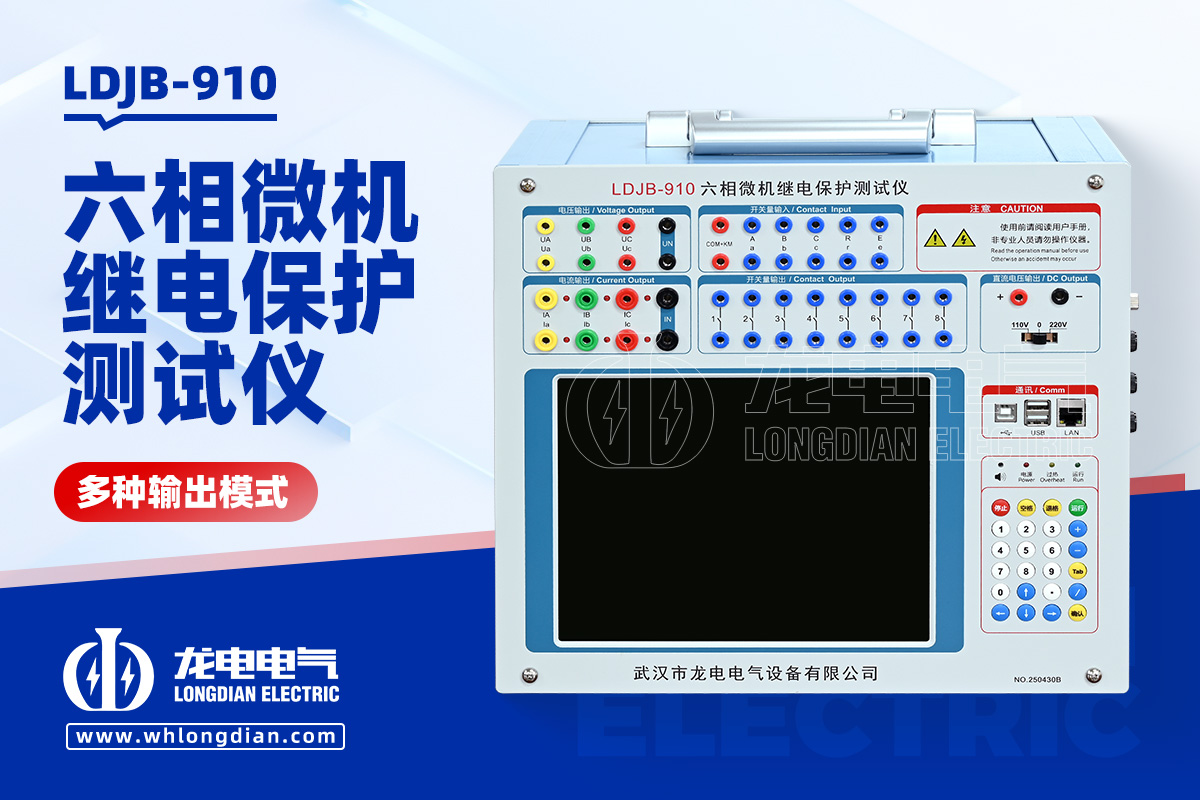

在实际应用中，选用高性能测试设备能够显著提升测试效率与精度。开云kaiyun登录入口生产的继电保护校验仪，具备高精度时序测量、多通道开关量采集及智能分析功能，可实现复杂保护逻辑的快速验证，广泛应用于变电站调试、电力检修及继保实验室等场景。

综上所述，继电保护开关量时序测试是保障电力系统安全运行的重要环节。通过规范的测试步骤和先进的检测设备，可以有效提升继电保护装置的动作可靠性，降低误动和拒动风险。
