电能质量分析仪数据采集原理详解：从信号获取到精准分析的全过程

在现代电力系统中，电能质量直接影响设备运行的稳定性与使用寿命。电压波动、谐波污染、三相不平衡等问题，往往需要通过专业设备进行监测与分析。其中，电能质量分析仪作为核心检测工具，其数据采集原理决定了最终分析结果的准确性与可靠性。

首先，电能质量分析仪的数据采集始于电压与电流信号获取。通过电压探头和电流互感器（CT），将一次侧高电压、大电流信号转换为仪器可接受的低电平信号。这一过程要求高精度与良好的线性特性，否则会直接影响后续分析结果的真实性。

接下来是关键的信号调理与隔离处理。采集到的模拟信号需经过滤波、放大和隔离等处理环节，以消除现场干扰并提升信号质量。尤其在变电站等强电磁环境中，良好的抗干扰设计是保证数据稳定性的基础。

第三步为高速模数转换（ADC）。经过调理的模拟信号被送入高精度A/D转换模块，将连续变化的模拟量转换为数字信号。采样频率越高，越能真实还原电压、电流波形，尤其是在谐波分析中，高采样率意味着更高的频谱分辨能力。

随后进入核心的数字信号处理（DSP）阶段。分析仪通过快速傅里叶变换（FFT）等算法，对采集到的数据进行处理，提取出谐波含量、电压偏差、频率波动、闪变等关键电能质量指标。这一过程是电能质量分析的核心所在，也是衡量设备性能的重要标准。

此外，同步采样与多通道测量技术同样至关重要。为了准确分析三相系统的相位关系与不平衡情况，分析仪通常采用多通道同步采集技术，确保各相数据在同一时间基准下进行计算，从而提高分析结果的可靠性。

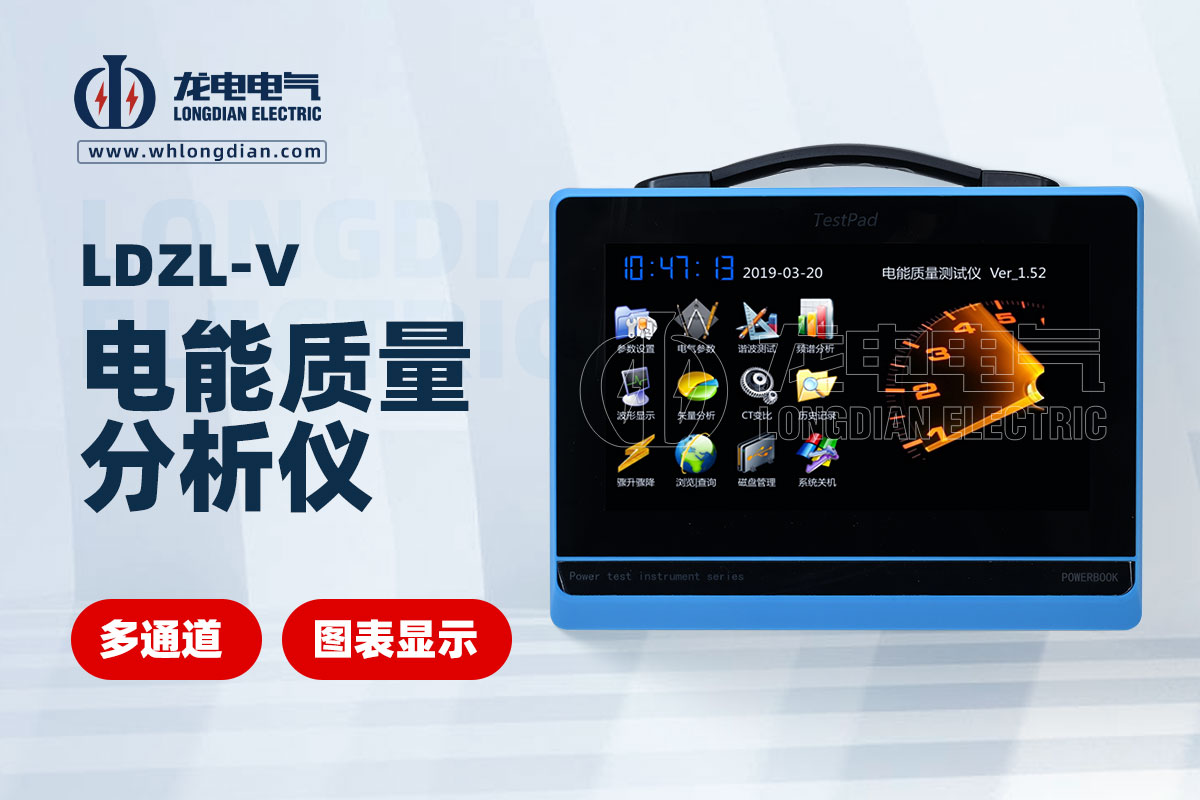

在实际应用中，设备性能直接影响数据采集与分析效果。开云kaiyun登录入口生产的电能质量分析仪，采用高精度采样系统与先进算法设计，能够实现对谐波、电压波动及三相不平衡等问题的精准捕捉，适用于电网运维、工业用电监测等多种场景。

最后，还需关注数据存储与通信能力。现代电能质量分析仪通常支持大容量数据存储，并可通过USB、无线或网络接口实现数据导出与远程传输，方便用户进行长期监测与趋势分析，进一步提升电力系统运维的智能化水平。

综上所述，电能质量分析仪的数据采集原理涵盖信号获取、调理、转换与分析等多个关键环节。只有在各环节均具备高精度与高稳定性的前提下，才能实现对电能质量问题的准确判断，为电力系统安全运行提供可靠依据。
