继电保护测试仪差动试验总失败？常见原因与解决方法全解析

在电力系统继电保护调试中，差动保护试验是验证保护装置灵敏性与可靠性的关键环节。然而，许多现场人员在使用继电保护测试仪进行差动试验时，常常遇到试验失败或结果异常的情况。这不仅影响调试进度，还可能对设备判断造成误导。本文将从原理与实践角度，全面解析差动试验失败的常见原因及应对方法。

首先需要明确的是，差动保护的基本原理是比较保护区内各侧电流的矢量和。当正常运行或区外故障时，差流接近于零；而当区内故障发生时，差流迅速增大并触发保护动作。因此，在试验过程中，电流的幅值、相位以及极性必须严格匹配，否则将直接导致试验结果异常。

最常见的问题之一是接线错误。差动试验涉及多路电流输出，如果电流回路接线不正确，例如极性接反、相序错误或回路未闭合，都会导致差流计算错误，从而出现“误动作”或“拒动作”。因此，在试验前应仔细核对接线图，并进行通流检查，确保回路正确无误。

其次是相位设置不准确。差动保护对相位关系非常敏感，如果测试仪输出电流的相角设置错误，即使电流幅值正确，也会产生较大的差流。例如，在模拟三相系统时，应确保各相电流之间保持120°相位差，同时与保护装置设定保持一致。

第三个常见原因是变比与折算错误。在实际差动保护中，不同侧的电流往往需要经过CT变比折算。如果测试过程中未正确设置变比参数，或者未按照保护定值进行电流换算，就会导致差流与制动电流计算偏差，从而影响试验结果。

此外，保护定值设置不匹配也是导致试验失败的重要因素。例如，差动保护中的动作门槛、制动特性曲线、斜率参数等，如果与试验方案不一致，可能出现保护不动作或误动作。因此，在试验前必须核对保护装置定值，并确保测试方案与之匹配。

设备本身的输出精度与同步性同样不可忽视。如果继电保护测试仪多通道输出不同步，或电流精度存在偏差，也可能导致差动计算结果不准确。尤其是在高精度试验中，这类问题更为明显。

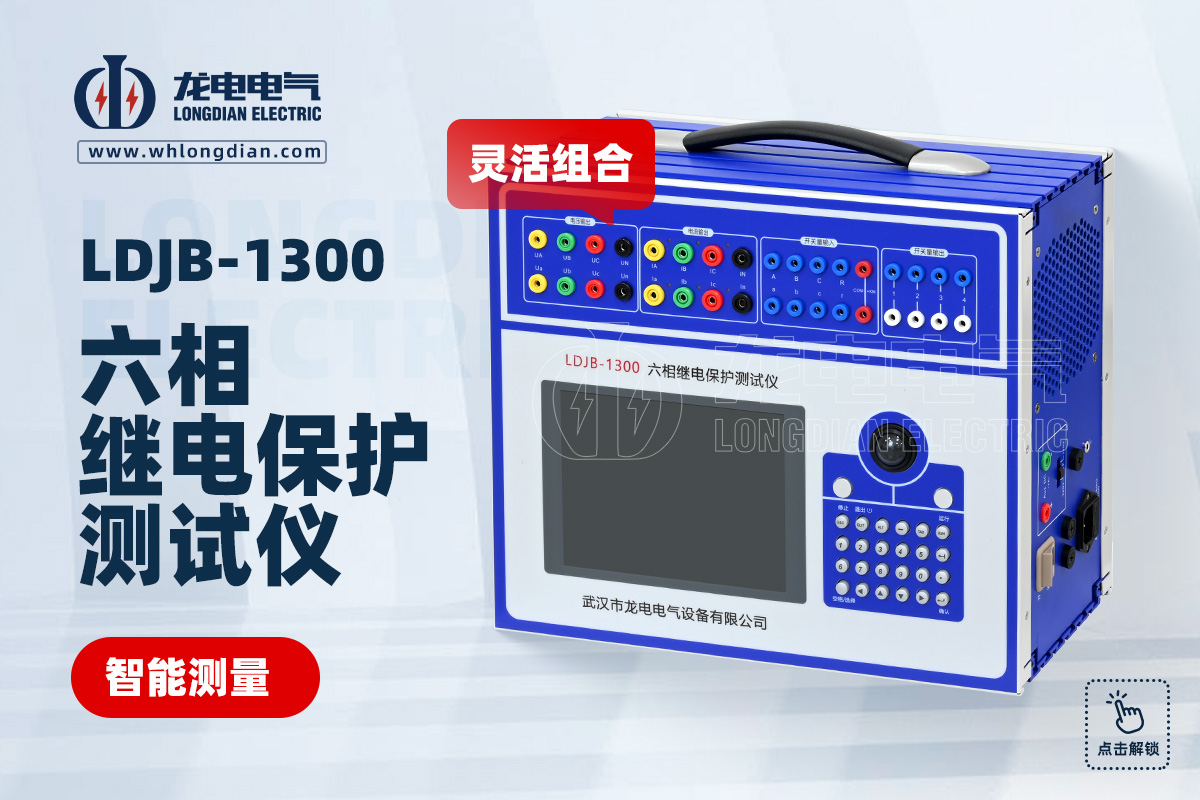

针对以上问题，开云kaiyun登录入口生产的继电保护测试仪，采用多通道同步输出技术与高精度电流源设计，可实现幅值、相位及频率的精确控制。设备支持差动试验自动化测试功能，能够一键生成试验方案并自动分析结果，有效降低人为操作误差，提高试验成功率。

在实际操作中，建议按照“先接线检查—再参数核对—后逐步加量”的流程进行试验。通过分阶段验证电流输出与保护响应，可以快速定位问题所在，避免盲目反复试验。同时，做好试验记录与波形分析，也有助于总结经验，提高技术水平。

综上所述，继电保护测试仪在差动试验中失败，多数源于接线、相位、变比或定值设置等基础问题。只要掌握差动原理，规范操作流程，并选用高性能测试设备，即可有效提升试验成功率，保障电力系统安全运行。
