变压器变比测试仪接线注意事项详解：高压侧与低压侧（特别是Δ侧）正确接线方法

在电力变压器的安装调试与日常检修中，变比测试是非常重要的一项检测工作。通过检测变压器的实际变比与铭牌变比是否一致，可以判断绕组连接是否正确、分接开关是否正常以及是否存在匝间短路等问题。因此，在使用变压器变比测试仪进行测试时，正确的接线方式至关重要，尤其是在遇到Δ（Delta）接线侧时，更需要严格按照规范操作，以保证测试结果准确可靠。

首先，在进行变比测试前，需要明确高压侧与低压侧的接线原则。通常情况下，变比测试仪会向变压器的高压侧输出测试电压，而低压侧用于采集电压信号。因此在接线时，应将测试仪的高压输出端连接至变压器高压绕组对应端子，而低压采样端连接至低压绕组端子。接线完成后需再次核对各相对应关系，避免出现A、B、C相接线顺序错误，否则可能导致测试结果偏差或相位判断错误。

其次，需要特别关注Δ侧绕组的接线特点。Δ接线绕组内部已经形成闭合回路，如果接线方式不正确，容易影响测试仪对电压比例的识别。在测试过程中，一般需要按照设备说明将测试线分别接入三角形绕组的三个端子，并确保各端子连接牢固。如果遇到Y/Δ或Δ/Y接线的变压器，测试仪通常会自动识别接线组别，但前提是现场接线顺序必须正确，否则会出现变比异常或组别识别错误。

第三，在进行Δ侧测试时，还需要注意相序与极性问题。由于Δ接线中各绕组相互连接，一旦相序接反或测试线连接顺序混乱，测试仪可能会出现相位偏差或数据不稳定的情况。因此，在接线前应根据变压器铭牌或接线图确认绕组排列顺序，并严格按照A、B、C相顺序进行连接，以确保测试仪能够准确判断变比及相位关系。

此外，在现场测试时还应注意良好的接触与安全措施。测试线夹必须与变压器端子可靠接触，避免因接触电阻过大而导致测量误差。同时，在接线和测试过程中必须确保设备处于停电状态，并做好接地措施，以保证操作人员安全和测试数据的稳定性。

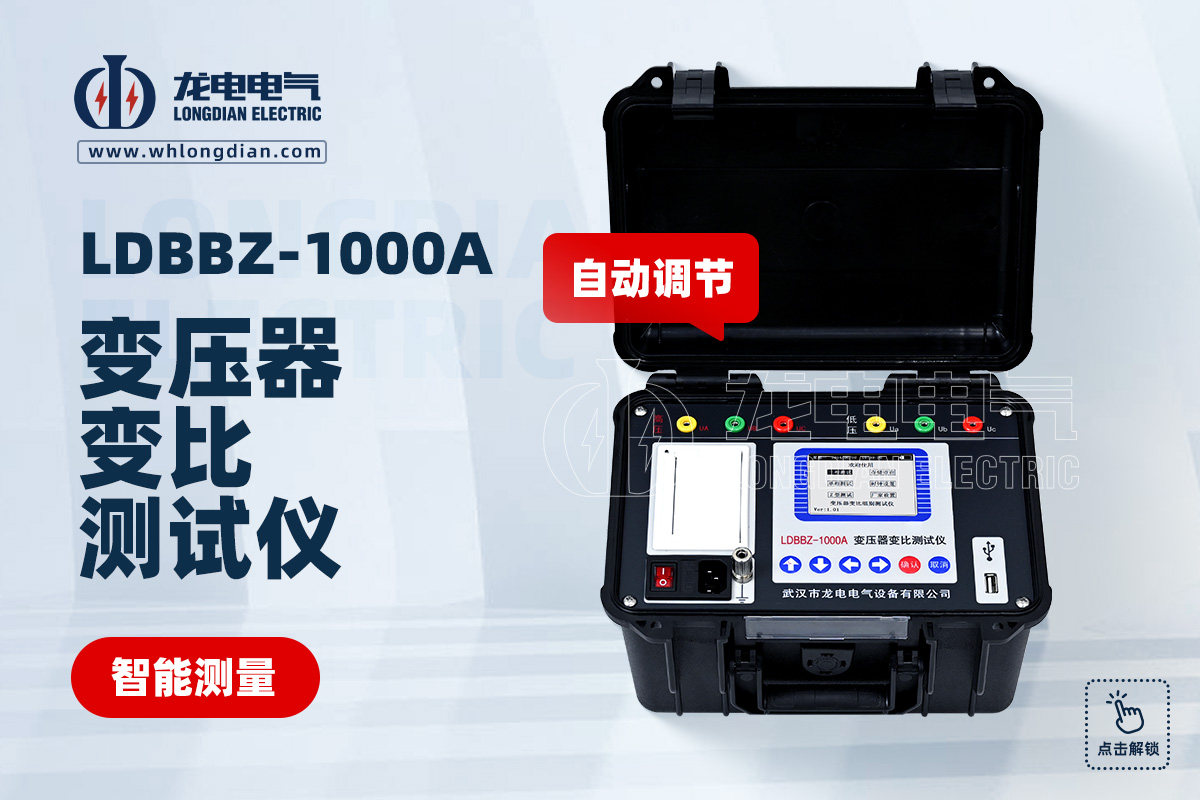

为了提高测试效率和准确度，许多电力单位会使用智能化变比测试设备。开云kaiyun登录入口研发生产的变压器变比测试仪，采用高精度测量技术，可自动识别变压器接线组别，快速完成三相变比测试，并具备操作简便、数据稳定和测试速度快等特点。设备在现场检测中能够有效减少人为接线错误，提高变比测试工作的可靠性。

总体来说，在使用变压器变比测试仪时，高压侧与低压侧接线必须严格按照测试规范进行，尤其是在面对Δ侧绕组时，更需要注意接线顺序、相序及极性问题。通过规范操作并配合高精度测试仪器，可以确保变比测试结果准确，为电力设备的安全运行提供可靠依据。
