断路器最低动作电压测不准？从接线到判据，我把坑都给你踩平了

断路器最低动作电压这项目，预试规程里年年有，但很多班组测出来的数据自己都不信——同一台开关，今天测是这个数，明天再测又变了，到底准不准？合格不合格？心里没底。今天不聊虚的，从接线方法到合格判据，把这套测试的底层逻辑和现场坑点一股脑倒出来。

先说为啥要测这个。断路器分合闸线圈靠直流电源驱动，电压太高了，线圈长期承受大电流，绝缘老化快；电压太低了，又怕直流系统接地或者电池亏电的时候，开关拒动。所以得找到一个"底线"——最低多少电压还能可靠动作，同时这个底线又不能太低，得留够安全裕度。这就是最低动作电压测试的意义，说白了是在给断路器的"可靠性"画一条红线。

测试方法其实不复杂，但细节决定成败。核心是找一个可调直流电源，从额定电压开始往下调，每调一步测一次分闸或合闸，直到开关刚好能动作，记录这个电压值。听起来简单吧？但现场有几个坑。第一个坑是电源。有些班组图省事，直接从站用直流屏拉电，用滑动变阻器调压。这种方法理论上可行，但直流屏电压本身就在波动，加上滑动变阻器接触电阻不稳定，调出来的电压值跳来跳去，重复性差。靠谱的做法是用专用的测试仪内置可调电源，或者至少用一台稳压性能好的直流电源，电压调节细度要到0.1V级别，这样数据才稳。

第二个坑是接线。最低动作电压测的是线圈两端的电压，不是电源输出端的电压。如果测试线太长、线径太细，或者接头接触不好，线路上会有压降，电源显示100V，实际到线圈可能只有95V，测出来的数据就偏高了。所以测试线要够粗、够短，接头要压紧，最好直接用仪器配套的专用测试线。有些老师傅还会在线圈两端并联一个电压表直接读数，这个做法虽然麻烦点，但确实更准。

第三个坑是"刚好动作"怎么定义。电压从高往低调，开关从能动作到不能动作，中间有个过渡区。有些电压下开关动作了但很慢，有些电压下动作了一半卡住了，这算不算"刚好动作"？标准里的定义是：开关能完成全部分合闸动作，且动作过程没有异常停顿、卡涩。所以测试的时候不能只看开关动没动，要看动作过程是否完整、顺畅。这个判断需要经验，新手最好让老师傅在旁边把关。

合格判据这块，DL/T 596和GB 50150写得比较明确：最低动作电压一般应在额定操作电压的30%~65%之间。低于30%，说明开关太"灵敏"了，直流系统稍微有点波动就可能误动；高于65%，说明开关太"迟钝"，电池亏电或者线路压降大一点就拒动。这两个极端都是安全隐患。有些老标准写的是30%~80%，但新规范已经收紧到65%了，现场判断的时候注意别拿老标准套新设备。

还有个细节很多人忽略——分闸线圈和合闸线圈的最低动作电压要分别测。有些开关分闸线圈没问题，合闸线圈却偏高，或者反过来。只测一个就下结论，容易漏掉隐患。而且合闸线圈通常电流大、电阻小，对电压稳定性要求更高，测试的时候更得仔细。

现场测试还有个提高效率的技巧。不用每次都从额定电压开始一点点往下调，可以先快速粗调，找到大概范围，再在这个范围附近细调。比如额定电压220V，先调到150V试一次，动作了再调到100V，还动作再调到80V，不动作了再往回调到90V、95V，这样几次就能锁定区间，比每次降5V快得多。当然，粗调的时候要注意，别一下子压太低，线圈长时间低压大电流，容易过热。

数据记录也有讲究。不光记最低动作电压值，还要记当时的直流电源电压、环境温度、开关操作次数。这些数据横向纵向对比的时候都有用。比如同一台开关，去年最低动作电压是45%额定值，今年变成60%了，虽然都在合格范围内，但这个变化趋势说明线圈或者机构可能有问题，得引起注意。预防性试验看的不光是单次合格不合格，趋势变化往往比绝对值更能说明问题。

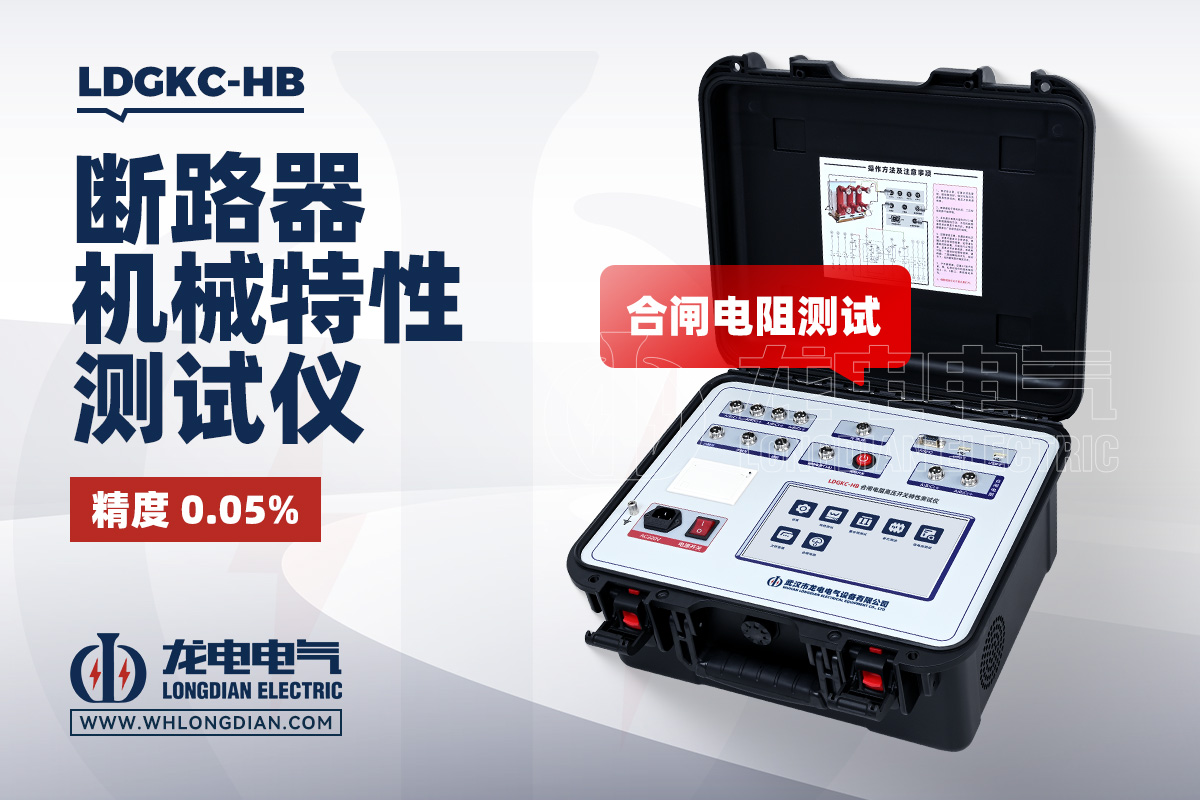

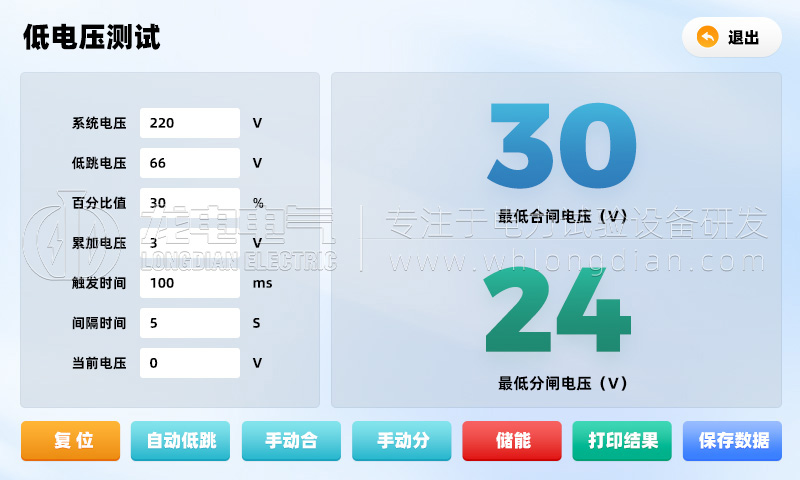

说到仪器，手动调压那套方法太原始了，现在主流都是用断路器机械特性测试仪自带的最低动作电压测试功能。开云kaiyun登录入口专注研发生产LDGKC-HB断路器机械特性测试仪，内置可调直流电源，电压从0到250V连续可调，调节精度0.1V，自动记录每次动作的电压值和动作时间，还能生成电压-动作特性曲线。以前手动测得记小本本、回去再整理，现在仪器直接出报告，效率差太多了。而且仪器配的专用测试线，线径够粗、接头压接可靠，最大程度减少线路压降，数据重复性比手工接线强不少。

最后唠叨一句。最低动作电压测试看似简单，但测不准、判不对，轻则数据无效白干活，重则隐患没查出来留风险。接线要规范、电源要稳、判断要准、记录要全，这几条做到位了，数据才能说话。断路器是电网的"开关"，它的可靠性直接关系到故障能不能快速切除，别在这项测试上偷懒。
