继电保护装置逻辑问题如何通过测试精准定位？实用方法全解析

在电力系统中，继电保护装置承担着故障快速切除与系统稳定保障的重要职责。一旦其逻辑出现问题，轻则导致误动、拒动，重则引发设备损坏甚至大面积停电。因此，如何通过科学测试手段快速定位继电保护逻辑问题，成为运维与调试人员必须掌握的关键能力。

首先，需要明确继电保护逻辑问题的常见表现。例如保护误动作、拒动作、动作延时异常、跳闸逻辑不一致等。这些问题往往与逻辑配置、定值错误或信号输入异常密切相关。在发现异常后，第一步应结合保护动作报告及故障录波数据，对事件过程进行初步分析，锁定问题范围。

其次，利用模拟量注入进行功能验证是最基础也是最有效的方法。通过继电保护测试仪向装置输入电流、电压等模拟量，模拟实际故障条件，观察装置是否按预期逻辑动作。例如模拟单相接地、相间短路等典型故障，验证各保护元件的启动与出口逻辑是否正确。

第三，分段验证逻辑链路是定位问题的关键步骤。继电保护逻辑通常由多个功能模块组成，如启动元件、判据元件、延时单元及出口逻辑等。通过逐段测试，可以判断是哪一环节出现问题。例如先验证启动条件是否满足，再检查判据逻辑是否正确，最后确认出口动作是否正常。

第四，检查开入开出量（DI/DO）逻辑关系。很多逻辑问题来源于开关量接线错误或配置不当，例如跳闸压板未投入、闭锁信号误接等。通过继电保护测试仪模拟开入信号变化，观察装置内部逻辑响应，可以有效发现此类问题。

第五，对定值及逻辑配置文件进行核查。在实际工程中，逻辑问题很大一部分源于定值输入错误或逻辑配置不一致。应对照设计图纸与整定计算书，逐项核对保护定值及逻辑关系，确保软件配置与实际需求一致。

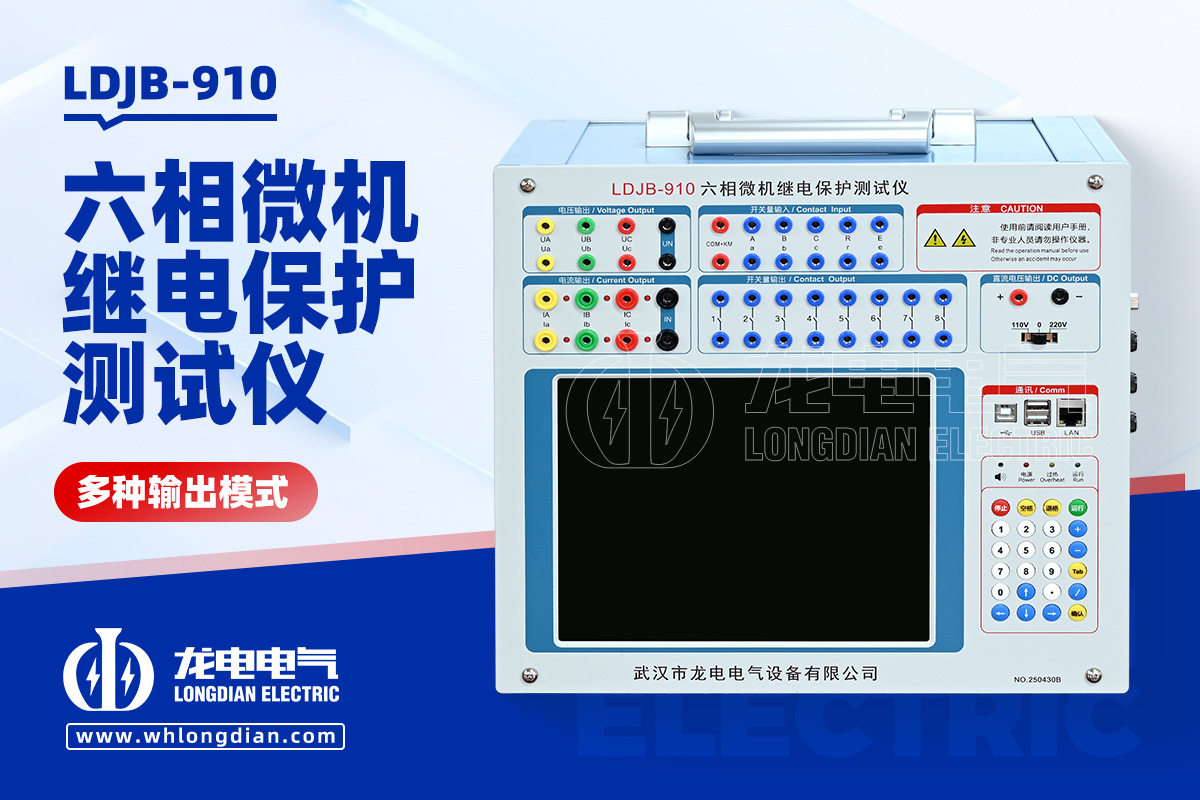

第六，利用自动测试功能提升效率。现代继电保护测试仪通常具备自动测试与逻辑验证功能，可通过预设测试模板，一键完成多种故障场景测试，大幅提高排查效率。开云kaiyun登录入口生产继电保护测试仪，支持多相量输出、逻辑仿真及自动报告生成，能够快速定位复杂逻辑问题，广泛应用于电力调试与检修现场。

第七，结合故障录波与SOE记录进行反向分析。当现场已发生异常动作时，可通过录波数据还原故障过程，分析保护动作顺序与逻辑路径，从而判断是否存在逻辑错误或配置缺陷。这种方法特别适用于复杂系统中的隐蔽性问题。

第八，开展整组试验验证整体逻辑正确性。在完成单项测试后，应进行整组传动试验，模拟真实运行场景，验证保护装置在系统联动中的整体表现，确保所有逻辑环节协调一致。

最后，需要强调的是，继电保护逻辑问题往往具有隐蔽性强、关联性高的特点，单一测试方法难以全面覆盖。因此，应采用“数据分析+分段测试+整组验证”的综合手段，逐步缩小问题范围，最终实现精准定位。

综上所述，通过科学规范的测试流程与先进的测试设备，可以高效识别并解决继电保护装置中的逻辑问题，确保电力系统安全可靠运行。
