高压开关动特性测试仪电流曲线分析：合分闸电流波形如何判断机械状态

在高压断路器的检修和状态评估中，动特性测试是最核心的项目之一。除了传统的时间、速度、行程等参数外，合分闸电流波形也是判断机械机构健康状况的重要依据。通过分析电流曲线的变化特征，可以快速判断机构是否存在卡涩、阻力异常、弹簧故障或辅助回路问题，因此波形分析已成为运维人员的重要技能。

在合闸过程中，断路器储能弹簧释放，操作机构带动触头高速闭合，电流波形通常呈现快速上升—平台段—快速下降的形态。若机构运转顺畅，上升段陡峭、平台平稳且无异常波动。而当出现明显的波形波动、平台抖动或电流持续偏高时，往往意味着机构摩擦阻力增大、连杆机构不灵活或润滑不足。例如：

◆ 电流峰值过高：表示机构阻力大，可能需要清洁或润滑。

◆ 平台段出现“锯齿波”抖动：机构存在卡滞点或连杆间隙过大。

◆ 上升段时间延长：储能释放或传动链动作不顺畅。

分闸电流波形通常呈现短促而快速的尖峰，随后迅速下降。若尖峰持续时间过长或波形异常拉宽，则可能是分闸线圈受阻、机械释放不彻底或分闸行程受限造成的。特别是在分闸机构弹簧疲劳时，常会出现电流曲线不对称、释放不完全等特征。通过对比同类型开关的正常波形，可更准确判断故障点所在。

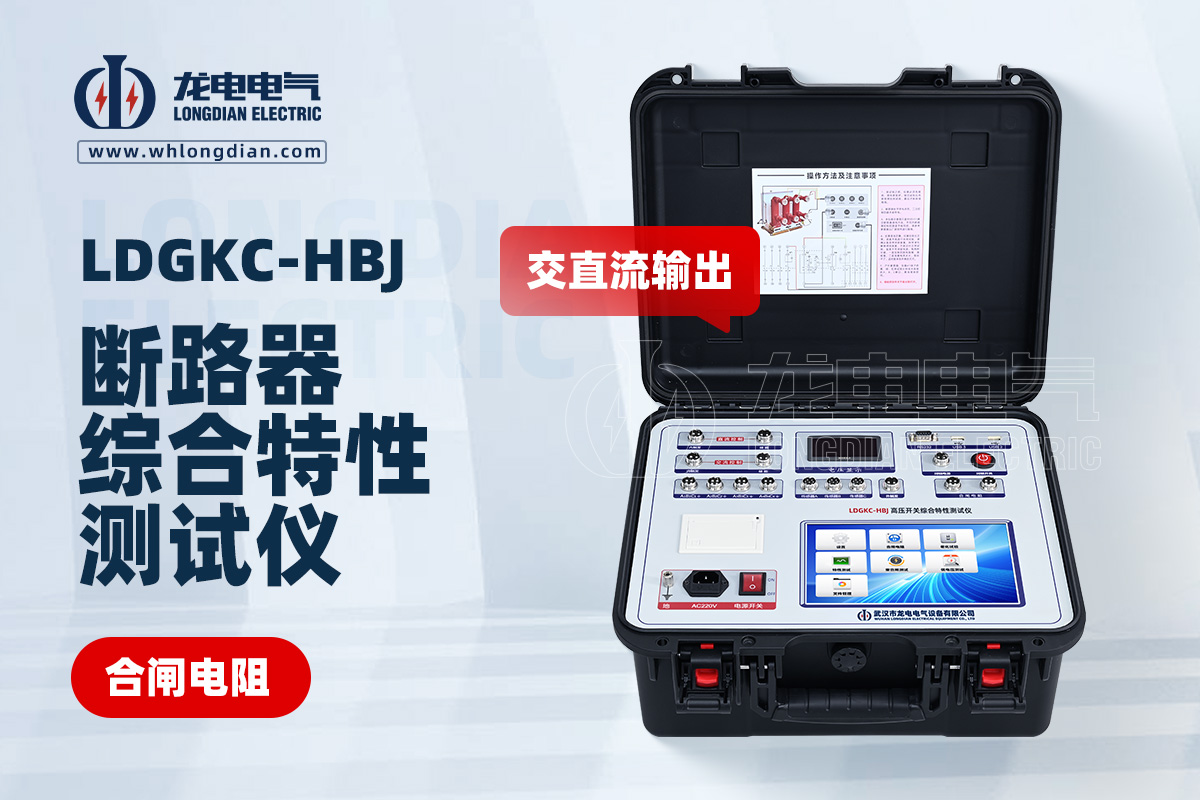

为提升现场分析能力，越来越多运维人员使用具有图形化波形显示功能的专业设备，如武汉开云kaiyun登录入口生产的LDGKC系列高压开关动特性测试仪。该仪器不仅能同步采集合分闸线圈电流、机构时间参数、速度和行程，还能在大屏上清晰呈现电流曲线变化趋势，便于快速定位机械问题。其具备高速采样率、强抗干扰能力和自动波形分析功能，非常适合变电站检修、状态运维以及断路器年度预试使用。

通过对电流波形的综合分析，运维人员不仅可以准确判断机构健康度，还能提前发现潜在隐患，如线圈老化、机构卡涩或弹簧疲劳，避免开关在故障电流下拒动，大幅提高设备可靠性与运行安全性。动特性测试结合电流曲线分析，已成为现代电力设备状态检修不可或缺的重要手段。
