高压开关（断路器）特性测试仪名词全解：从入门到精通，一文读懂关键术语

高压开关（在控制、保护电路中常称为断路器）特性测试仪是电力系统预防性试验中不可或缺的重要设备，用于检测断路器、隔离开关等高压开关的机械性能和电气性能。为了帮助电力工作者、试验工程师及相关采购人员更好地理解和使用该设备，武汉开云kaiyun登录入口将对高压开关特性测试仪涉及的核心名词与测试功能进行系统性的解释。

一、 基础概念类

◆ 高压开关/断路器 (High Voltage Switchgear / Circuit Breaker)

解释：本文中高压开关与断路器常指代同一主体设备。它是电力系统中最重要的控制和保护设备，能在正常或故障状态下（如短路）可靠地接通、承载和分断电流。

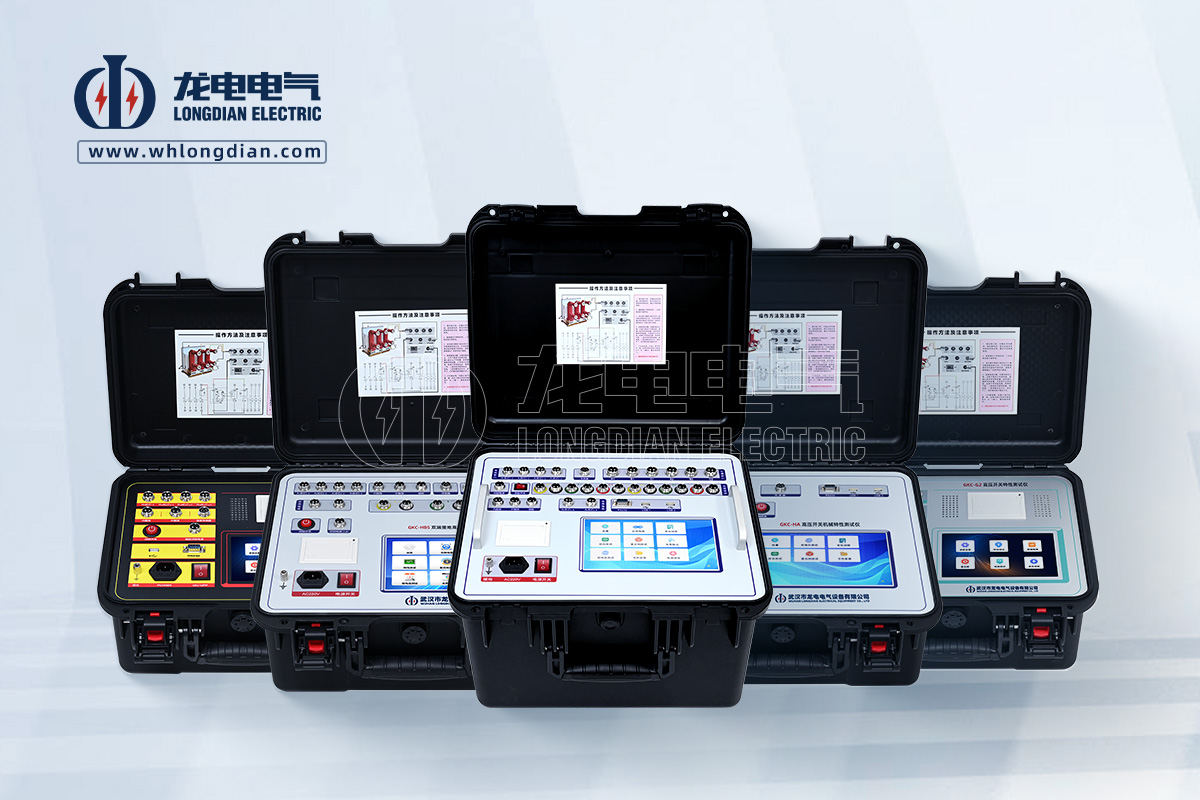

◆ 高压开关特性测试仪 (High Voltage Circuit Breaker Analyzer)

解释：一种集成了现代测量技术、计算机技术和电子技术的专用仪器。它能对高压开关的多种机械特性参数和电气参数进行时间同步测量，并以数据、波形、图表等形式呈现，以评估开关的分合闸性能是否正常。

二、 时间参数类

◆ 合闸时间 (Closing Time)

解释：从合闸操作线圈得电（或接收到合闸指令）的瞬间起，到开关动触头与静触头第一次电气接触（即合闸）为止所经历的时间。

◆ 分闸时间 (Opening Time)

解释：从分闸操作线圈得电（或接收到分闸指令）的瞬间起，到开关动触头与静触头第一次分离（即分闸）为止所经历的时间。

◆ 合分时间 (Close-Open Time / O-CO Time)

解释：在“合分”操作循环中，从合闸线圈得电开始，到分闸操作中动、静触头第一次分离为止的时间间隔。该参数对评估断路器的重合闸性能至关重要。

◆ 相同期 (Phase Synchronization)

解释：指三相开关的三极间合闸或分闸时间的最大差值。包括合闸相同期和分闸相同期。同期性差会导致系统冲击电流增大，影响系统稳定。

◆ 同相不同期 (Intra-phase Synchronization)

解释：针对每相有双断口或多断口的开关（如SF6断路器），指同一相内多个并联断口间分合闸时间的最大差值。

三、 行程与速度参数类

◆ 触头行程 (Contact Travel)

解释：开关操作过程中，动触头从分闸位置到合闸位置所走过的总位移。

◆ 接触行程 (Contact Overtravel)

解释：也称超程。指开关合闸后，动、静触头已经接触，但机构仍会继续推进一小段距离。这段距离保证了触头在电磨损后仍能保持可靠接触压力。

◆ 刚分速度 (Break Speed at Instant of Contact Separation)

解释：动触头在分闸过程中，刚分离瞬间（通常是分离后2-4ms内）的平均速度。高速分闸能保证电弧快速熄灭。

◆ 刚合速度 (Make Speed at Instant of Contact Touch)

解释：动触头在合闸过程中，即将接触瞬间（通常是接触前2-4ms内）的平均速度。足够的刚合速度能减少预击穿电弧对触头的烧蚀。

◆ 最大分闸速度 (Maximum Opening Speed)

解释：分闸过程中动触头运动速度的最大瞬时值。

四、 电气与机械状态类

◆ 线圈电流 (Coil Current)

解释：测试仪通过电流钳测量到的分、合闸操作线圈的电流波形。通过分析该波形，可以判断电磁铁芯是否卡涩、线圈是否匝间短路、辅助触点是否切换及时等问题。

◆ 分/合闸线圈 (Opening/Closing Coil)

解释：开关操作机构中，接收电信号并产生电磁力以驱动机械部件完成分闸或合闸操作的电磁线圈。

◆ 弹跳 (Bounce)

解释：开关在合闸过程中，动、静触头接触后因碰撞而产生的连续多次短时间分离和再接触的现象。过大的弹跳会加剧触头烧蚀甚至熔焊。合闸弹跳时间是衡量弹跳严重程度的重要参数。

◆ 分闸反弹 (Rebound)

解释：开关在分闸过程结束时，动触头或机构部件因撞击缓冲器而产生的回弹现象。过大的反弹可能引起重击穿。

◆ 金短时间 (Golden Time / Pre-arcing Time)

解释：在合闸操作中，从动、静触头第一次机械接触到完全稳定接触不再分离的时间。此时间越短，说明合闸过程越稳定，弹跳越小。

五、 高级测试功能类

◆ 断口识别 (Contact Identification)

解释：测试仪能够自动识别并显示哪一相或哪一个断口先合上或先分开，从而方便工程师进行同期性分析和调试。

◆ 动态电阻测试 (Dynamic Resistance Measurement, DRM)

解释：一种通过向断口注入直流电流，并测量其在分/合闸过程中电阻动态变化的先进方法。能有效检测灭弧室内部触头的烧蚀程度、触头行程是否到位等隐性缺陷，是评估SF6断路器健康状态的关键手段。

◆ 合闸电阻测试 (Closing Resistance Test)

解释：用于测量某些超高压断路器为限制合闸操作过电压而并联的合闸电阻的阻值及其投入时间。该电阻通常在主触头合闸前先接入电路，吸收能量，之后再由主触头短接。

◆ 重合闸测试 (Reclosing Test)

解释：模拟电力线路发生瞬时故障时，断路器按预设的“分-θ-合分”时序进行自动重合闸的操作测试。测试仪会精确测量无电流间隔时间（θ）、合分时间等参数，验证保护策略的正确性。

◆ 双端接地测试 (Test with Two-end Grounding)

解释：针对GIS（气体绝缘开关设备）等无法在两端直接接线的情况，采用一种特殊的测量方法（如脉冲电流法），通过接地回路来测试断口信号，解决了GIS现场试验的接线难题。

◆ 磨合试验 (Aging Test / Burn-in Test)

解释：对新安装或大修后的断路器，在投运前进行数十次至上百次的连续分合闸操作。目的是使机构的运动部件充分磨合，去除毛刺，稳定机械特性，并使触头表面形成良好的接触面，确保投运后的可靠性。

◆ 低电压试验 (Low Voltage Operation Test)

解释：在低于额定操作电压的条件下对开关进行分合闸操作，以检验开关机构在电网电压波动时是否能可靠动作。

掌握以上名词的含义及其对应的测试功能，是正确使用高压开关特性测试仪、精准解读测试报告、准确判断高压开关健康状态的基础。
